Sicherheitsdämpfer
TUBUS TC und TC-S

Kompaktes Kraftpaket

Krananlagen
Energieaufnahme 630 Nm/Hub bis 17.810 Nm/Hub
Maximaler Hub 30 mm bis 198 mm

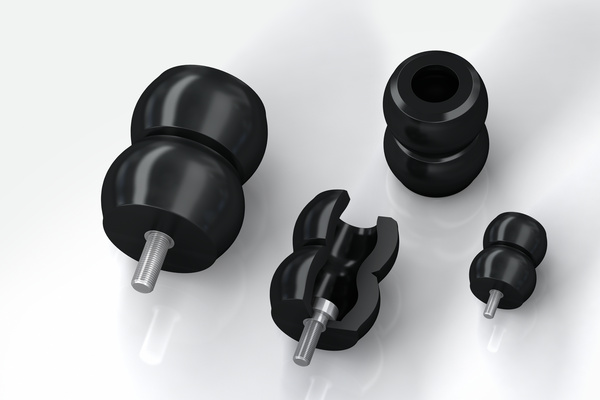

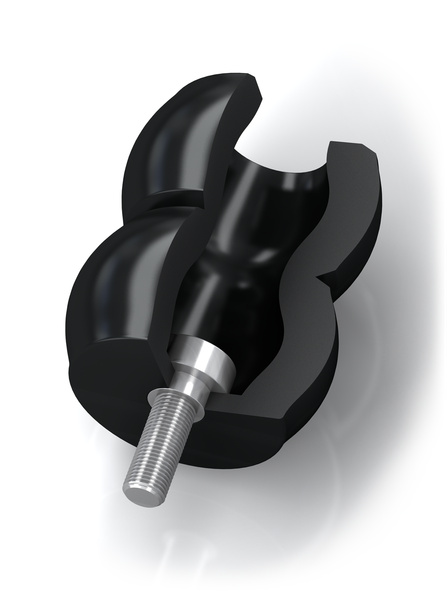

Für noch mehr Schutz: Die Strukturdämpfer der TC-Baureihe aus der ACE TUBUS-Serie sind auch als Sicherheitsdämpfer einsetzbar. Diese wartungsfreien, einbaufertigen Dämpfungselemente aus Co-Polyester Elastomer wurden eigens für den Gebrauch in Krananlagen entwickelt und erfüllen die internationalen Industriestandards OSHA sowie CMAA. In der speziellen Bauform TC-S gelang es ACE durch das einmalige Dual-Konzept, die für Krananlagen geforderte Federrate zu erreichen.

Ob TC-S oder TC, für Energie-Management-Systeme stellt diese Baureihe eine kostengünstige Lösung mit hoher Kraftaufnahme dar. Die sehr kleine und leichte Bauform von Ø 64 mm bis zu Ø 176 mm deckt eine Energieaufnahme im Bereich von 450 Nm bis 17.810 Nm stufenlos ab.

Die Strukturdämpfer der TC-Baureihe schützen u. a. Krane, Lade- und Hebevorrichtungen, Hydraulikgeräte u. v. m.

Technische Daten

Energieaufnahme 630 Nm/Hub bis 17.810 Nm/Hub

Hub max. 30 mm bis 198 mm

Energieabbau 31 % bis 64 %

Dynamische Kraftaufnahme 80.000 N bis 978.000 N

Zulässiger Temperaturbereich -40 °C bis +90 °C

Baugröße 64 mm bis 176 mm

Materialhärte Shore 55D

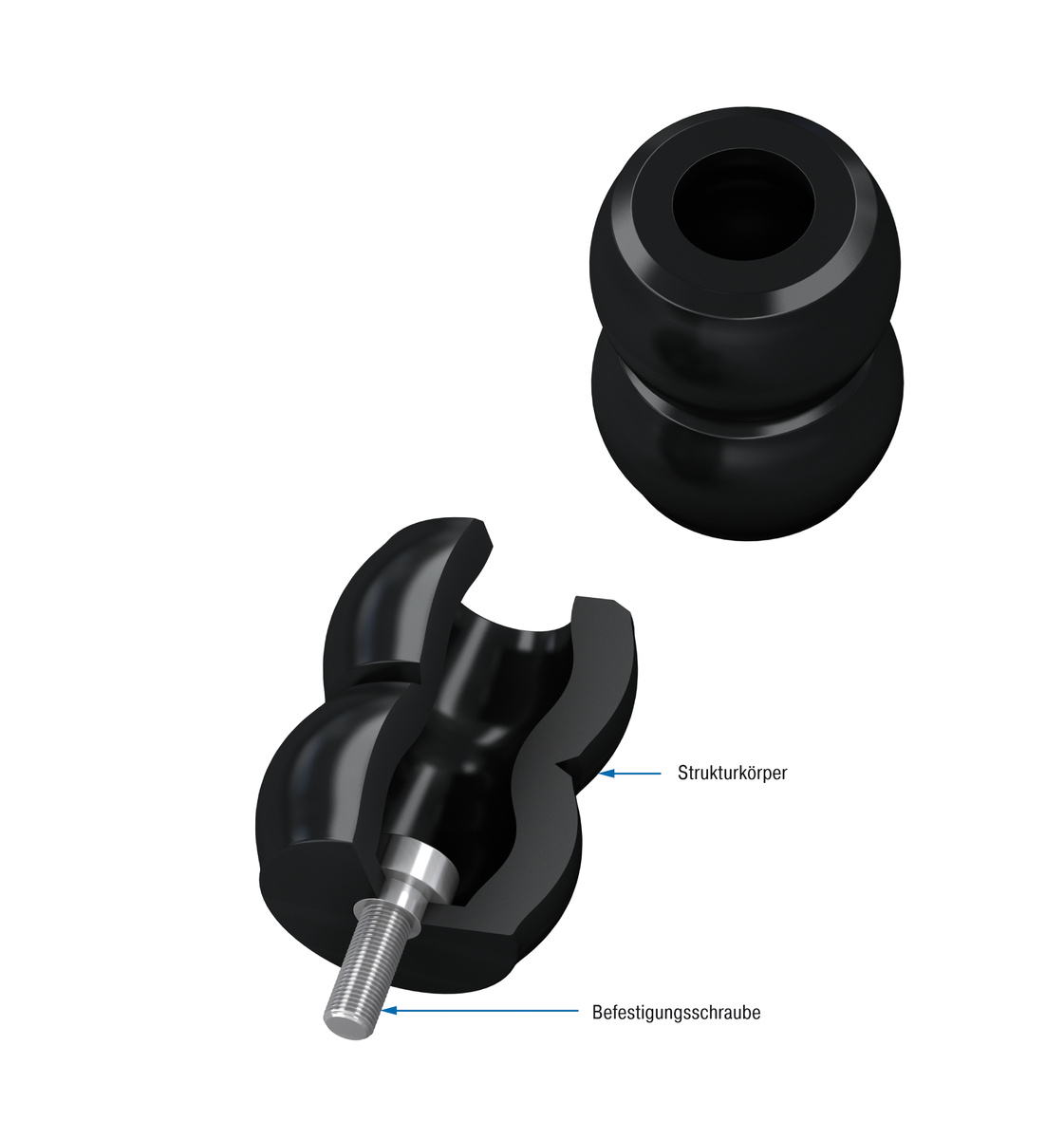

Material Strukturkörper: Co-Polyester Elastomer

Einbaulage beliebig

Umgebung Beständig gegen Mikroben, Meerwasser, Chemikalien und mit sehr guter UV- und Ozonresistenz. Keine Wasseraufnahme und kein Aufquellen.

Auffahrgeschwindigkeit max. 5 m/s

Anzugsmoment max. M12: 50 Nm
M16: 40 Nm (DIN912)
M16: 120 Nm (Schulterschraube)

Anwendungsbereiche Krananwendungen, Lade- und Hebevorrichtungen, Hydraulikgeräte, elektromechanische Antriebe

Hinweis

Für Not-Stopp und Daueranwendungen geeignet. Bei Anwendungen unter Vorspannung und erhöhten Temperaturen wenden Sie sich bitte an ACE.

Auf Anfrage

Sonderhübe, -kennlinien, -federraten, -baugrößen und -materialien lieferbar.

Einsatzbeispiele

Sicherheitsdämpfer - TUBUS TC und TC-S
In ihrer Funktion als Pendelbegrenzung sichern sie die Maschinen zum Beispiel beim Einlenken und Beladen und geben neben der Standfestigkeit der Lader auch ein höchstes Maß an Komfort und Sicherheit. Ein weiterer Vorteil ist, dass beim Planieren und Abschieben die ...
Sicherheitsdämpfer - TUBUS TC und TC-S
Egal, ob für Flugzeugcockpits, Eisenbahnführerstände oder PKWs: das Bewegungsprinzip von Plattformen für Simulatoren ist immer gleich. Um die x-, y- und z-Achsen mit ihren unterschiedlichen Anforderungen in den Endlagen zu schützen, kommen TA Strukturdämpfer ...
Sicherheitsdämpfer - TUBUS TC und TC-S
Eine Sortieranlage für Kupfer der Wieland-Werke AG dient dem Trennen eines sogenannten Metall-Krätzegemisches. Beim Trennvorgang landen die Metallausläufer mit bis zu 4.000 kg Masse in einer stählernen Auffangkonstruktion. Bei einer Fallhöhe von 2,3 m und einem ...
Sicherheitsdämpfer - TUBUS TC und TC-S
Helikopter sind leicht gebaut und entsprechend vorsichtig zu behandeln, besonders wenn diese Flugobjekte als Luftfracht an ihren Einsatzort gebracht werden sollen. Dann ist der Innenraum des Transportflugzeuges meist nur wenig größer als der ...

Anwendungsbereiche

  • Krananwendungen
  • Lade- und Hebevorrichtungen
  • Hydraulikgeräte
  • elektromechanische Antriebe
Die Strukturdämpfer der TC-Baureihe schützen u. a. Krane, Lade- und Hebevorrichtungen, Hydraulikgeräte u. v. m.
×
