Sicherheitsprodukte
TYPENEnergieaufnahme Nm/HubEnergieaufnahme Not-Stopp Nm/HubHub max. mm
TI30-75-3-7.68375
TI36-80-3-10.95380

Sicherheitsdämpfer
TI 3-Bälge

Kompakte Einmalverzögerung

Not-Stopp-Dämpfer irreversibel
Energieaufnahme 7.683 Nm/Hub bis 10.953 Nm/Hub
Maximaler Hub 75 mm bis 80 mm

Ein Mal, aber sicher: ACE bietet jetzt alternativ zu den erfolgreichen TUBUS Strukturdämpfern diese innovativen Einwegdämpfer der Familie TUBUS TI für Not-Stopp-Anwendungen. Im Vergleich zu herkömmlichen Elastomerdämpfern sorgen diese Sicherheitsdämpfer für eine Energieabsorption bis zu 96 % ohne Rückpralleffekt. Die Dämpfer werden beim Aufprall deformiert und sind danach nicht wieder verwendbar.

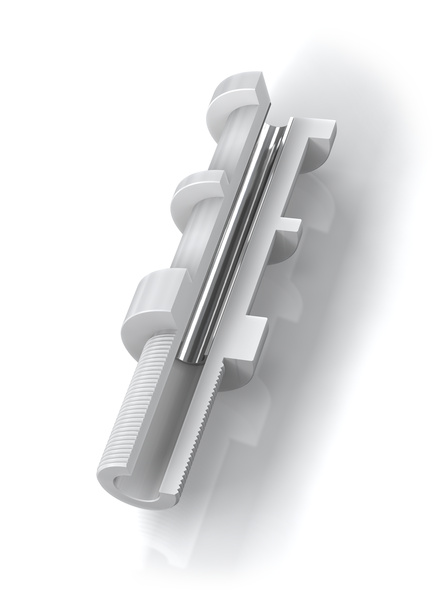

Die montagefreundlichen und wartungsfreien Einwegdämpfer sind zudem eine kostengünstige Alternative zu den hydraulischen Sicherheitsstoßdämpfern von ACE. Sie bestehen aus einem hochwertigen Kunststoff mit einem inneren Metallkern und nehmen bis zu 10.953 Nm Energie auf.

Die TUBUS TI werden überwiegend als Not-Stopp-Dämpfung in Linearachsen, Werkzeugmaschinen, Servoantrieben mit hohen Geschwindigkeiten und ähnlichen Bereichen eingesetzt.

Technische Daten

Hub max. 75 mm bis 80 mm

Energieabbau 91 % bis 96 %

Dynamische Kraftaufnahme 135.000 N bis 204.127 N

Zulässiger Temperaturbereich Co-polyester Elastomer: -40 °C bis +90 °C
Polymer: -25 °C bis +50 °C

Standardfarben weiß

Baugröße 32 mm bis 63 mm

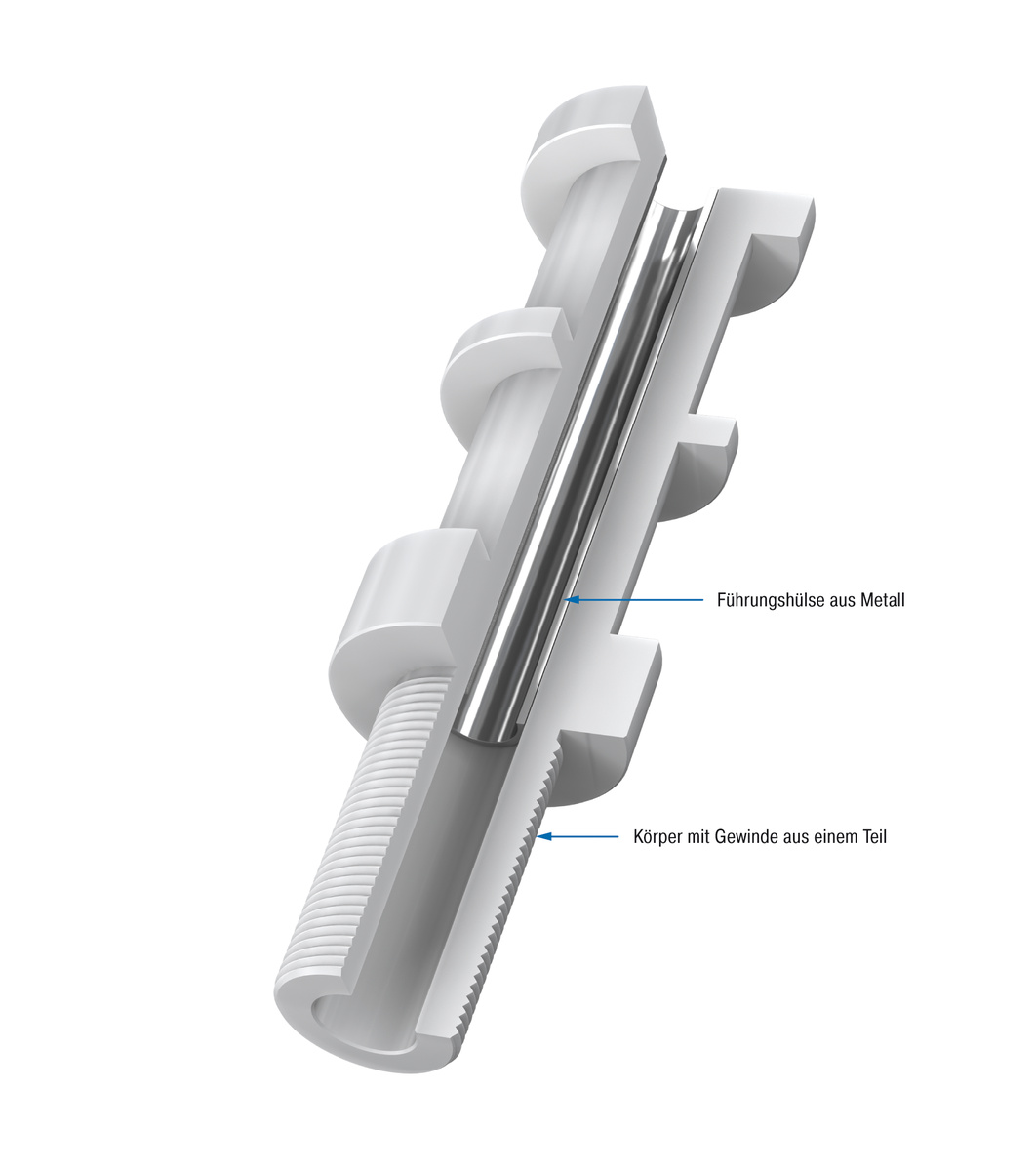

Material Strukturkörper: Co-Polyester Elastomer oder Polymer; Führungshülse: Metall

Einbaulage beliebig

Umgebung Beständig gegen Schmierstoffe, Chemiekalien laut Beständigkeitsliste, ohne UV-Schutz.

Auffahrgeschwindigkeit max. 5 m/s

Anzugsmoment max. handfest

Hinweis

Der Einwegdämpfer muss nach jeder Beaufschlagung ausgestauscht werden.

Montagehinweis

Bei der Montage ist hinter dem Gewinde des Dämpfers ein Freiraum von 10 mm vorzusehen. Zudem schrauben Sie bitte den Dämpfer handfest ein und sichern sie diesen mit 2 Tropfen Loctite Typ 480.

Auf Anfrage

Weitere Baugrößen lieferbar.

×
