Sicherheitsprodukte
Produktserien
  • Sicherheitsstoßdämpfer
  • Sicherheitsdämpfer
  • Klemmelemente
  • Viskoelastische Stoßdämpfer
Produktfamilien
  • VS
Grundtypen
  • VS-BA1-FC Flansch Frontseite
  • VS-BA1-FA Flansch Rückseite
  • VS-BA5-FC Flansch Frontseite
  • VS-BA5-FA Flansch Rückseite
  • VS-BXLR-FC Flansch Frontseite
  • VS-BXLR-FA Flansch Rückseite
  • VS-BALR-FC Flansch Frontseite
TYPENEnergieaufnahme Nm/HubHub mmDynamische Kraftaufnahme min. NDynamische Kraftaufnahme max. N
VS-BALR-100-FC100.000400190.000310.000
VS-BALR-150-FC150.000500200.000390.000
VS-BALR-250-FC250.000650270.000490.000
VS-BALR-400-FC400.000850340.000600.000

Viskoelastische Stoßdämpfer
VS-BALR-FC Flansch Frontseite

Einfaches Design – hohe Zuverlässigkeit

Energieaufnahme 100.000 Nm/Hub bis 400.000 Nm/Hub
Hub 400 mm bis 850 mm

Die selbsteinstellenden, viskoelastischen Stoßdämpfer sind nach dem Prinzip der hydrostatischen Kompression konzipiert, in der die Funktionen eines Stoßdämpfers sowie einer Rückstellfeder vereint sind. Die Vorteile dieser Baureihe sind hohe Dämpfungskoeffizienten, geringe Empfindlichkeiten gegenüber Temperaturschwankungen sowie erhöhte Sicherheiten durch die integrierte statische Vorspannung.

Viskoelastische Stoßdämpfer werden in einer Vielzahl von Anwendungen in der Schwerindustrie eingesetzt. Beispiele hierfür sind: Materialtransporte, Walzwerke, Militär, Verkehrswasserbau und die Papierindustrie.
Viskoelastische Stoßdämpfer
VS-BALR-FC Flansch Frontseite
Einfaches Design – hohe Zuverlässigkeit
Energieaufnahme 100.000 Nm/Hub bis 400.000 Nm/Hub
Hub 400 mm bis 850 mm

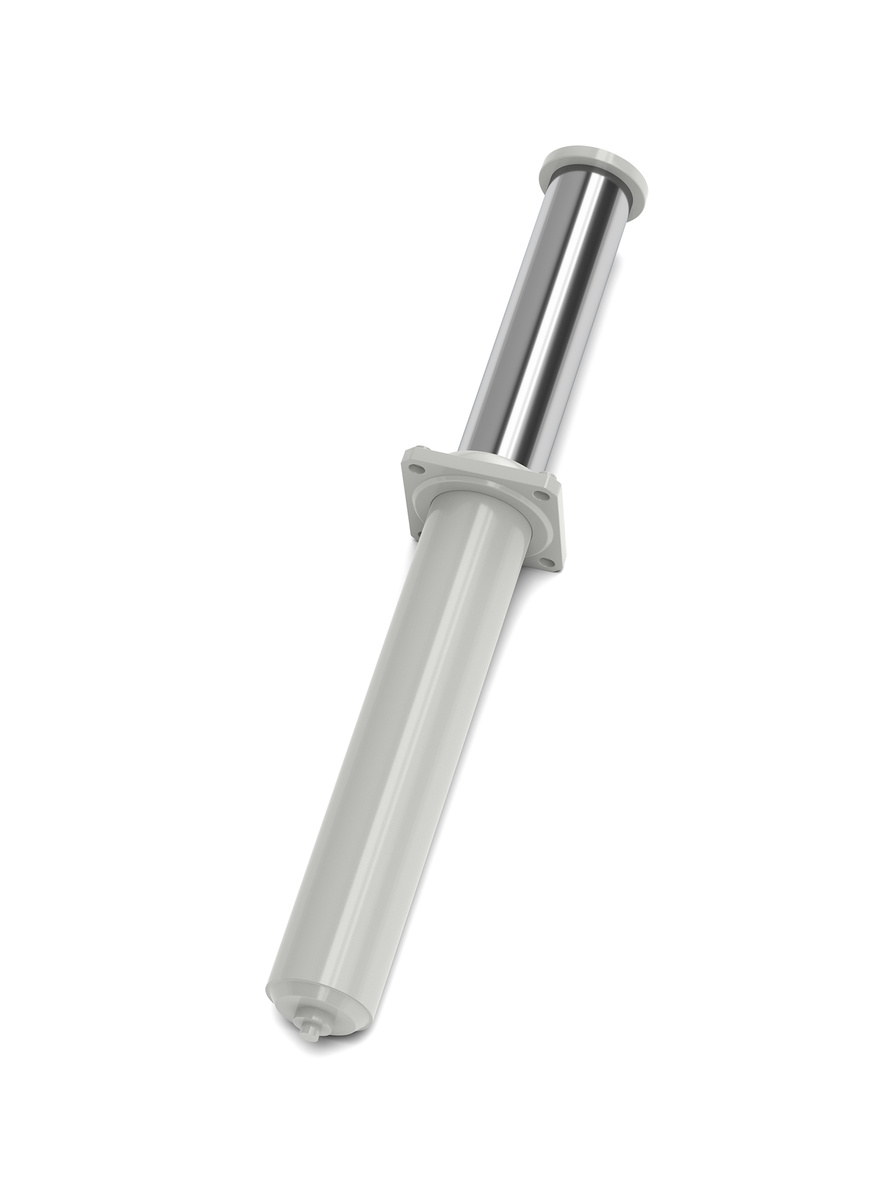

ACE Stoßdämpfer GmbH - Bild - VS-BALR-FC Flansch Frontseite
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
ACE Stoßdämpfer GmbH - Bild - VS-BALR-FC Flansch Frontseite

Technische Daten

Energieaufnahme 100.000 Nm/Hub bis 400.000 Nm/Hub

Hub 400 mm bis 850 mm

Dynamische Kraftaufnahme 190.000 N bis 600.000 N

Statische Kraftaufnahme 230.000 N bis 425.000 N

Auffahrgeschwindigkeit 0,5 m/s bis 5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich -20 °C bis +50 °C. Abweichende Temperaturbereiche auf Anfrage.

Einbaulage Beliebig

Festanschlag Integriert

Material Außenkörper, Aufprallkopf: Stahl grau lackiert; Kolbenstange: Stahl verzinkt

Dämpfungsmedium Viskoelastisches Fluid

Hinweis

Im Schleichgang kann der Dämpfer eingefahren werden. Es baut sich kein Staudruck auf und es entsteht keine Bremswirkung.

Auf Anfrage

Sonderausführungen

  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
