TYPENEnergieaufnahme Nm/HubHub mmDynamische Kraftaufnahme min. NDynamische Kraftaufnahme max. N
VS-BXLR6-150-FC6.00015025.00050.000
VS-BXLR12-150-FC12.00015066.000100.000
VS-BXLR25-200-FC25.00020095.000150.000
VS-BXLR50-275-FC50.000275118.000230.000
VS-BXLR50-400-FC50.00040075.000150.000
VS-BXLR100-400-FC100.000400175.000320.000

Viskoelastische Stoßdämpfer

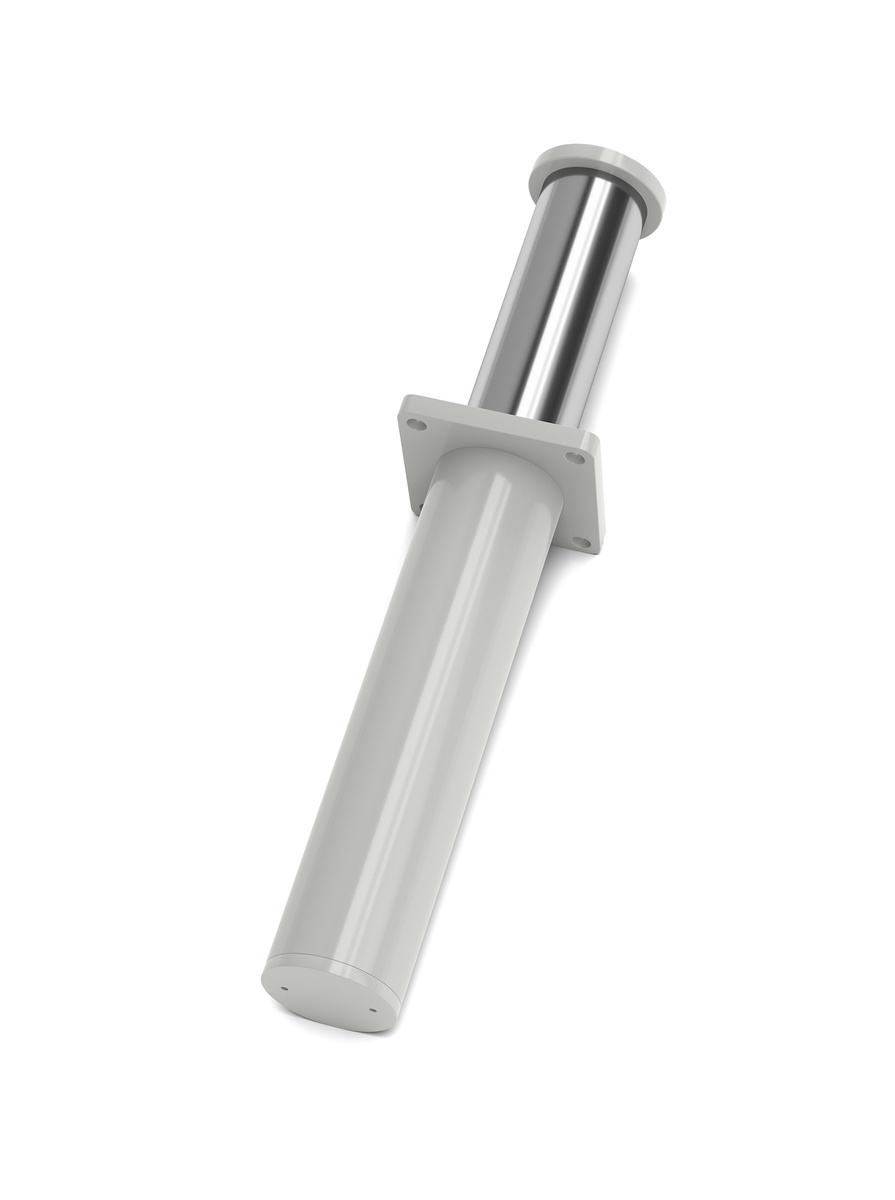

VS-BXLR-FC Flansch Frontseite

Einfaches Design – hohe Zuverlässigkeit

Energieaufnahme 6.000 Nm/Hub bis 100.000 Nm/Hub
Hub 150 mm bis 400 mm

Die selbsteinstellenden, viskoelastischen Stoßdämpfer sind nach dem Prinzip der hydrostatischen Kompression konzipiert, in der die Funktionen eines Stoßdämpfers sowie einer Rückstellfeder vereint sind. Die Vorteile dieser Baureihe sind hohe Dämpfungskoeffizienten, geringe Empfindlichkeiten gegenüber Temperaturschwankungen sowie erhöhte Sicherheiten durch die integrierte statische Vorspannung.

Viskoelastische Stoßdämpfer werden in einer Vielzahl von Anwendungen in der Schwerindustrie eingesetzt. Beispiele hierfür sind: Materialtransporte, Walzwerke, Militär, Verkehrswasserbau und die Papierindustrie.

Technische Daten

Energieaufnahme 6.000 Nm/Hub bis 100.000 Nm/Hub

Hub 150 mm bis 400 mm

Dynamische Kraftaufnahme 25.000 N bis 320.000 N

Statische Kraftaufnahme 27.500 N bis 224.000 N

Auffahrgeschwindigkeit 0,5 m/s bis 5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich -20 °C bis +50 °C. Abweichende Temperaturbereiche auf Anfrage.

Einbaulage Beliebig

Festanschlag Integriert

Material Außenkörper, Aufprallkopf: Stahl grau lackiert; Kolbenstange: Stahl verzinkt

Dämpfungsmedium Viskoelastisches Fluid

Hinweis

Im Schleichgang kann der Dämpfer eingefahren werden. Es baut sich kein Staudruck auf und es entsteht keine Bremswirkung.

Auf Anfrage

Sonderausführungen

×
