Geschwindigkeitsregulierung

Rotationsbremsen

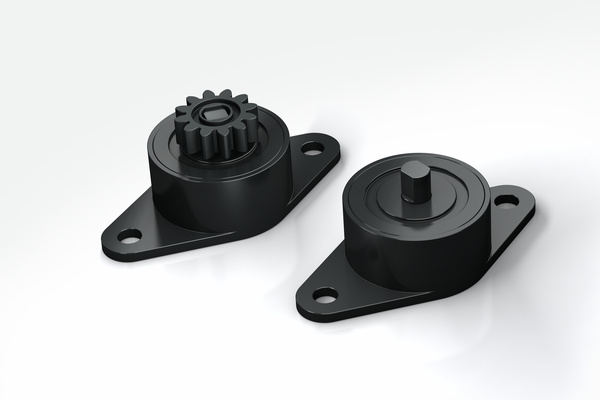

FRT-D2 und FRN-D2

Flexibel und kosteneffizient einsetzbar

Kontinuierlich drehend
Bremsmoment 5 Ncm bis 15 Ncm

Die Bremsrichtung der ACE Rotationsbremsen FRT-D2 und FRN-D2 mit Kunststoffgehäuse ist entweder rechts, links oder beidseitig drehend. Sie können direkt im Drehpunkt oder linear über Zahnrad und Zahnstange bremsen. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.

Technische Daten

Bremsmoment 5 Ncm bis 15 Ncm

Bremsrichtung beidseitig, rechts oder links

Baugröße Ø 25 mm

Drehzahl max. 50 U/min.

Laufleistung 50.000 Zyklen (1 Zyklus = 360° links, 360° rechts), danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich 0 °C bis 50 °C

Eingriffswinkel 20°

Material Außenkörper, Zahnrad: Kunststoff; Welle: Kunststoff, Stahl

Einbaulage beliebig

Verzahnung Evolvente (Profilverschiebungsfaktor: +0,375)

Wälzkreisdurchmesser 12 mm

Zähnezahl 12

Zahnmodul 1

Technische Hinweise

Montagehinweis

Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar. Zu den Rotationsbremsen mit Zahnrad sind Zahnstangen (Module 0.5 bis 1.0) aus Kunststoff erhältlich.
