Geschwindigkeitsregulierung
Produktserien
  • Industrie-Gasdruckfedern
  • Industrie-Gaszugfedern
  • Hydraulische Bremszylinder
  • Türdämpfer
  • Vorschub-Ölbremsen
  • Rotationsbremsen
Produktfamilien
  • VC25
  • FA, MA, MVC
Grundtypen
  • VC25EUFT
  • VC25EUF
TYPENHub mmDruckkraft min. NDruckkraft max. N
VC2515EUF15303.500
VC2530EUF30303.500
VC2555EUF55353.500
VC2575EUF75503.500
VC25100EUF100603.500
VC25125EUF125703.500

Vorschub-Ölbremsen
VC25EUF

Zur Feinregulierung von Vorschubgeschwindigkeiten

Einstellbar
Druckkraft 30 N bis 3.500 N
Hub 15 mm bis 125 mm

Präzise Anpassung an jeden Einsatzbereich: Vorschub-Ölbremsen der Produktfamilie VC eignen sich ideal für die genaue Einstellung konstanter Vorschubgeschwindigkeiten. Dafür ist die Ölbremse fein justierbar. Das Gewinde des Außenkörpers dieses geschlossenen hydraulischen Elements ermöglicht die einfache Montage und Begrenzung des Vorschubweges. Es sind auch Modelle mit glatten Körpern lieferbar.

Durch Verdrängung des Hydrauliköls über die Drosselöffnung entsteht eine gleichmäßige Vorschubgeschwindigkeit über den Hub. In den Modellen bis 55 mm Hub dient die aus den ACE Stoßdämpfern bekannte, bewährte Rollmembrane als dynamische Dichtung, als Volumenausgleich der Kolbenstange und als Rückstellelement.

Zum Einsatz kommen die Vorschub-Ölbremsen der Produktfamilie VC in industriellen und Automotive-Anwendungen oder auch im Maschinenbau und der Elektronikindustrie.
Vorschub-Ölbremsen
VC25EUF
Zur Feinregulierung von Vorschubgeschwindigkeiten
Einstellbar
Druckkraft 30 N bis 3.500 N
Hub 15 mm bis 125 mm

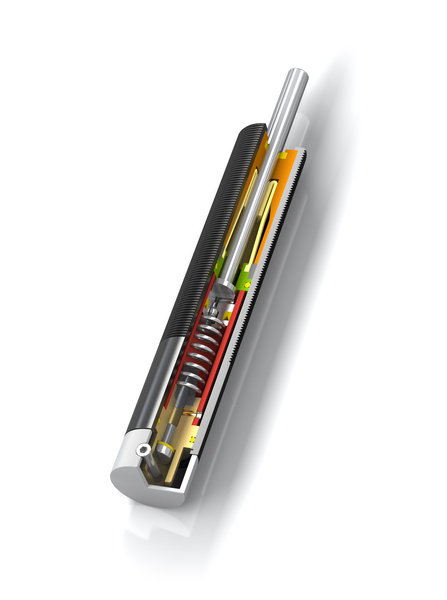

ACE Stoßdämpfer GmbH - Bild - VC25EUF
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.

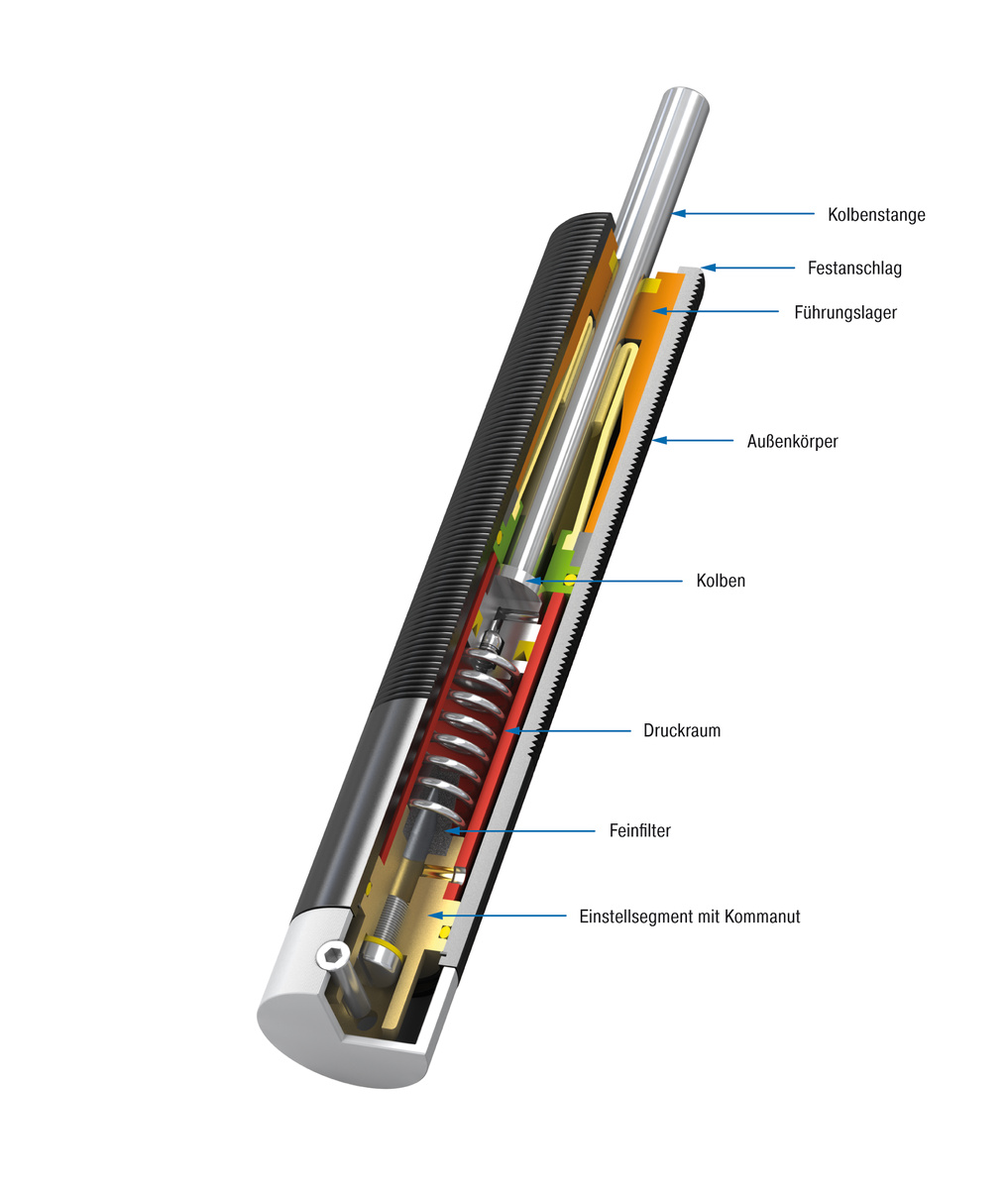

ACE Stoßdämpfer GmbH - Bild - VC25EUF

Technische Daten

Druckkraft 30 N bis 3.500 N

Hub 15 mm bis 125 mm

Kolbenstangendurchmesser Ø 8 mm

Auffahrgeschwindigkeit Bei v = 0,3 m/s max. zulässige Energie: ca. 1 Nm bis 55 mm Hub, ca. 2 Nm von 75 mm bis 125 mm Hub. Bei höherer Energie Stoßdämpfer vorschalten. Hohe Aufprallgeschwindigkeit vermeiden.

Einstellung feinregulierbar

Festanschlag Kundenseitig externe Festanschläge von 1 mm bis 1,5 mm vor Hubende vorsehen.

Dämpfungsmedium Öl, temperaturstabil

Material Außenkörper: Aluminium schwarz eloxiert; Kolbenstange: Stahl hartverchromt; Zubehör: Stahl brüniert oder tenifer gehärtet

Einbaulage beliebig

Zulässiger Temperaturbereich 0 °C bis 60 °C

Hinweis

Auf die Kolbenstange kann unabhängig von der Einbaulage ein Aufprallkopf PP600 gesteckt werden.

Sicherheitshinweis

Kolbenstange nicht verdrehen, bei Verdrehung kann die Rollmembrane reißen. Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge.

Auf Anfrage

Sonderausführungen und Sonderöl lieferbar.

Einsatzbeispiele

Neigungsausgleich für Handbike-Sportschlitten
Vorschub-Ölbremsen - VC25
Neigungsausgleich für Handbike-Sportschlitten
Übliche Handbike-Sportschlitten haben schon bei regennassen Straßen Probleme in den Kurven. Um auch auf Eis nicht nur auf den Geraden Tempo machen zu können, entwickelte ein Niederländer für dieses spezielle Gefährt seine Sonderkonstruktion weiter...
Neigungsausgleich für Handbike-Sportschlitten

Anwendungsbereiche

  • Handhabungsmodule
  • Linearschlitten
  • Automaten
  • Fördereinrichtungen
  • Dämpfungsregulierung
Zum Einsatz kommen die Vorschub-Ölbremsen der Produktfamilie VC in industriellen und Automotive-Anwendungen oder auch im Maschinenbau und der Elektronikindustrie.
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
