Palettenstopper
P-E50

Maximale Staulast von 1 bis 50 kg

Elektrisch, doppeltwirkend
Abfrage integriert
Staulast 1 kg bis 50 kg

Diese elektrisch arbeitenden, dämpfenden ACE Module stoppen zuverlässig Massen von 1 bis 50 kg. Einsatz finden Sie während des Transfers empfindlicher Produkte bei hohen Geschwindigkeiten.

Dort, wo keine Druckluft vorhanden ist oder benötigt wird, sind diese ACE Stopper an Transfersystemen von Fertigungs- und Montagelinien zu finden. An der Vereinzelungs- oder Beschickungseinheit stoppen, vereinzeln und dämpfen sie einen oder mehrere auflaufende Werkstückträger an der für diese definierten Anschlagplatte verlässlich.

Die elektrischen Palettenstopper von ACE mit stufenlos einstellbarer Dämpfung sind technologisch intelligente, hochwertige Bauelemente mit positiven Auswirkungen auf Fertigung, Umwelt und Budget. Komfortabel in Gebrauch und Wartung, werden sie über einen elektrischen Anschluss mit 2x5-poligem M12x1 Stecker mit der Energiezufuhr verbunden und dann mit der SPS verkabelt. Sie sind wartungsfrei und bieten eine Diagnosefunktion über LEDs.

Das Zubehör für diese Typen ist frei wählbar.
Palettenstopper
P-E50
Maximale Staulast von 1 bis 50 kg
Elektrisch, doppeltwirkend
Abfrage integriert
Staulast 1 kg bis 50 kg

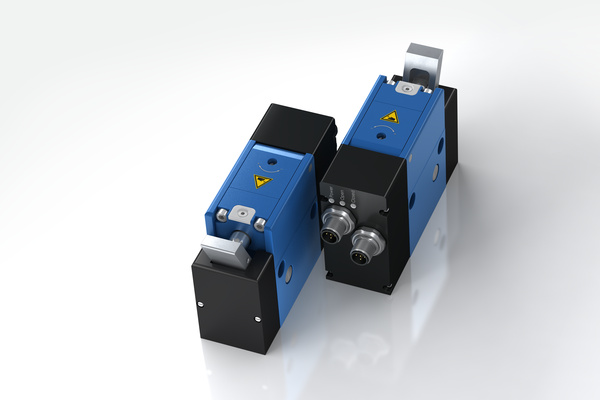

ACE Stoßdämpfer GmbH - Bild - P-E50
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
ACE Stoßdämpfer GmbH - Bild - P-E50

Technische Daten

Staulast 1 kg bis 50 kg

Freigabe elektrisch

Dämpfung pneumatisch

Funktion Doppeltwirkend

Abfrage integriert

Diagnosefunktion Ja, Kontrolle per LEDs

Kolbenführung Verschleißbare Verdrehsicherung durch Achsbefestigung

Einstellung Einstellbar

Hub 18 mm

Absenkhub 9 mm

Auffahrgeschwindigkeit 6 m/min bis 36 m/min

Material Anschlag: Stahl blau passiviert, gehärtet; Außenkörper: Aluminium harteloxiert; Kolbenstange: Stahl rostfrei, gehärtet, geschliffen

Zulässiger Temperaturbereich -10 °C bis +60 °C

Anwendungsbereiche Verschiedenste Transfersysteme, Automobil- und Zulieferindustrie, Elektronikindustrie, Lebensmittelindustrie, Verpackungsindustrie, Pharmatechnik, Medizintechnik, Photovoltaik- und Halbleiterindustrie, u. v. a. Bereiche

Hinweis

Anschlag: Stahl blau passiviert, gehärtet; Außenkörper: Aluminium harteloxiert; Kolbenstange: Stahl rostfrei, gehärtet, geschliffen

Anschlussarten

Steckverbinder M12x1 / 5-polig / 24V; Direktanbindung an Siemens ET 200pro

  • Verschiedenste Transfersysteme
  • Automobil- und Zulieferindustrie
  • Elektronikindustrie
  • Lebensmittelindustrie
  • Verpackungsindustrie
  • Pharmatechnik
  • Medizintechnik
  • Photovoltaik- und Halbleiterindustrie
  • u. v. a. Bereiche
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
