Palettenstopper
P-H1200

Sanft und präzise mit ACE Stoßdämpfer: für schwere Werkstückträger bis zu 1,2 Tonnen

Pneumatisch und hydraulisch, einfach- oder doppeltwirkend
Abfrage elektronisch oder induktiv
Staulast 40 kg bis 1.200 kg

Diese pneumatisch arbeitenden Module von ACE mit verbautem ACE Stoßdämpfer verzögern äußerst wirksam Massen von 40 bis 1.200 kg. Einsatz finden Sie während des Transfers empfindlicher Produkte mit sehr hohem Gewicht.

Den Aufprall ankommender Werkstückträger nehmen die ACE Dämpfmodule erschütterungsfrei bis zur Endlage auf. Dadurch sorgen sie für optimale Lagestabilität der Werkstücke. Somit lassen sich im Vergleich zur rein pneu-

matischen Variante bis zu vier Mal höhere Massen abbremsen - und das bei gleicher Baugröße.

Ein optionaler Luftanschluss garantiert das Einfahren des Anschlags auch bei geringerer Auslastung.

Das Zubehör für diese Typen ist frei wählbar, wobei man sich zwischen induktiver oder elektronischer Abfragemöglichkeit entscheiden kann.
Palettenstopper
P-H1200
Sanft und präzise mit ACE Stoßdämpfer: für schwere Werkstückträger bis zu 1,2 Tonnen
Pneumatisch und hydraulisch, einfach- oder doppeltwirkend
Abfrage elektronisch oder induktiv
Staulast 40 kg bis 1.200 kg

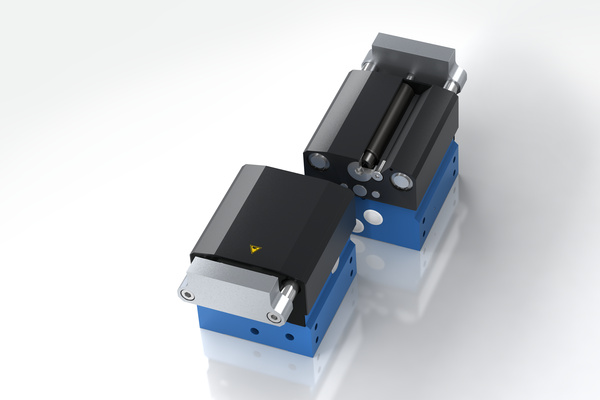

ACE Stoßdämpfer GmbH - Bild - P-H1200
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
ACE Stoßdämpfer GmbH - Bild - P-H1200

Technische Daten

Staulast 40 kg bis 1.200 kg

Freigabe pneumatisch

Dämpfung elektrisch

Funktion Einfach- oder doppeltwirkend

Abfrage elektronisch oder induktiv

Kolbenführung Verschleißbare Verdrehsicherung durch Doppelführung

Einstellung Versehen mit selbsteinstellenden ACE Stoßdämpfern

Hub 21 mm

Absenkhub 15 mm

Auffahrgeschwindigkeit 9 m/min bis 36 m/min

Material Anschlag: Stahl blau passiviert, gehärtet; Außenkörper: Aluminium harteloxiert; Kolbenstange: Stahl rostfrei, gehärtet, geschliffen

Druckmedium getrocknete, gefilterte Luft

Zulässiger Temperaturbereich 0 °C bis 66 °C

Anwendungsbereiche Verschiedenste Transfersysteme, Automobil- und Zulieferindustrie, Lebensmittelindustrie, Verpackungsindustrie, u. v. a. Bereiche

Hinweis

Anschlag: Stahl blau passiviert, gehärtet; Außenkörper: Aluminium harteloxiert; Kolbenstange: Stahl rostfrei, gehärtet, geschliffen

Anschlussarten

Luftanschluss G 1/8; optionaler Luftanschluss zum Einfahren des Anschlages

Auf Anfrage

Verschiedene Varianten lieferbar

  • Verschiedenste Transfersysteme
  • Automobil- und Zulieferindustrie
  • Lebensmittelindustrie
  • Verpackungsindustrie
  • u. v. a. Bereiche
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
