Grundtypen
  • P-PS-90
TYPENAbfrage Hub mm
P-PS-90-16-9-Eelektronisch16 mm
P-PS-90-16-9-Iinduktiv16 mm

Palettenstopper
P-PS-90

Dämpfen kleinere und mittelschwere Werkstückträger mit Gewichten zwischen 5 und 90 kg

Pneumatisch, einfachwirkend
Abfrage elektronisch oder induktiv
Staulast 5 kg bis 90 kg

Diese pneumatisch arbeitenden ACE Dämpfmodule stoppen Massen von 5 bis 90 kg stets auf verlässliche Weise. Sie werden bei Palettenumlaufsystemen, besonders während des Transfers empfindlicher Produkte eingesetzt.

Die einzeln wirkenden Dämpfelemente stoppen, vereinzeln und dämpfen Werkstückträger in Vereinzelungs- und Beschickungseinheiten an der für diese definierten Anschlagplatte oder direkt am Werkstück. Zudem kann man sie auch z. B. an Pneumatikzylindern zum Positionieren verwenden.

Den Aufprall ankommender Werkstückträger nehmen die ACE Dämpfmodule erschütterungsfrei bis zur Endlage auf. Dadurch sorgen sie für optimale Lagestabilität der Werkstücke, wobei der Anschlag ohne Gegenkraft in Endposition bleibt. Auf diesem Weg erfolgt eine sehr genaue Positionierung von Werkstückträgern ohne zusätzliches Indexieren. Die pneumatische Dämpfung lässt sich dem Gewicht der Werkstückträger stufenlos anpassen.

Das Zubehör für diese Typen ist frei wählbar, wobei man sich zwischen induktiver oder elektronischer Abfragemöglichkeit entscheiden kann.
Palettenstopper
P-PS-90
Dämpfen kleinere und mittelschwere Werkstückträger mit Gewichten zwischen 5 und 90 kg
Pneumatisch, einfachwirkend
Abfrage elektronisch oder induktiv
Staulast 5 kg bis 90 kg

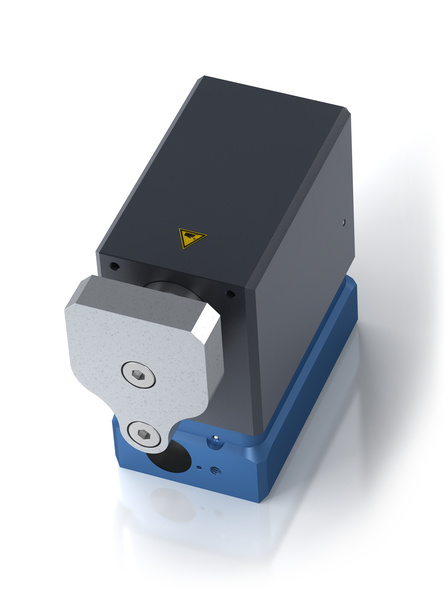

ACE Stoßdämpfer GmbH - Bild - P-PS-90
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
ACE Stoßdämpfer GmbH - Bild - P-PS-90

Technische Daten

Staulast 5 kg bis 90 kg

Freigabe pneumatisch

Dämpfung pneumatisch

Funktion Einfachwirkend

Abfrage elektronisch oder induktiv

Kolbenführung Verschleißbare Verdrehsicherung durch Doppelführung

Einstellung Einstellbar

Hub 16 mm

Absenkhub 9 mm

Auffahrgeschwindigkeit 6 m/min bis 50 m/min

Material Anschlag: Stahl blau passiviert, gehärtet; Außenkörper: Aluminium harteloxiert; Kolbenstange: Stahl rostfrei, gehärtet, geschliffen

Druckmedium getrocknete, gefilterte Luft

Zulässiger Temperaturbereich -20 °C bis +80 °C

Hinweis

Anschlag: Stahl blau passiviert, gehärtet; Außenkörper: Aluminium harteloxiert; Kolbenstange: Stahl rostfrei, gehärtet, geschliffen

Anschlussarten

Luftanschluss M5

Auf Anfrage

Verschiedene Varianten lieferbar

  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
