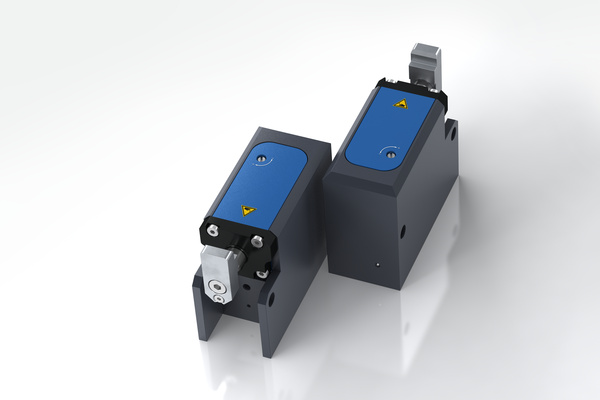

P-P100

Für kleine und mittlere Staulasten zwischen 3 und 100 kg

Pneumatisch, einfach- oder doppeltwirkend
Abfrage elektronisch oder induktiv
Staulast 3 kg bis 100 kg

Mit diesen pneumatisch arbeitenden Modulen von ACE werden Massen von 3 bis 100 kg wirksam gedämpft. Einsatz finden Sie während des Transfers empfindlicher Produkte bei Transfersystemen.

Sie stoppen, vereinzeln und dämpfen einen oder mehrere auflaufende Werkstückträger an der für diese definierten Anschlagplatte oder direkt am Werkstück. Zudem lassen sie sich auch zum Positionieren verwenden - z. B. von Pneumatikzylindern.

Der Aufprall ankommender Werkstückträger wird durch die ACE Dämpfmodule erschütterungsfrei bis zur Endlage gedämpft. Damit geht die optimale Lagestabilität der Werkstücke einher, wobei der Anschlag ohne Gegenkraft in Endposition bleibt. Auf diese Weise erfolgt eine sehr genaue Positionierung von Werkstückträgern ohne zusätzliches Indexieren. Die pneumatische Dämpfung lässt sich dem Gewicht der Werkstückträger stufenlos anpassen.

Das Zubehör für diese Typen ist frei wählbar, ebenso wie der Grad der Ausführung als einzeln oder doppelt wirkende Module mit induktiver oder elektronischer Abfragemöglichkeit.

Technische Daten

Staulast 3 kg bis 100 kg

Freigabe pneumatisch

Dämpfung pneumatisch

Funktion Einfach- oder doppeltwirkend

Abfrage elektronisch oder induktiv

Kolbenführung Verschleißbare Verdrehsicherung durch Doppelführung

Einstellung Einstellbar

Hub 18,2 mm

Absenkhub 8 mm

Auffahrgeschwindigkeit 6 m/min bis 50 m/min

Material Anschlag: Stahl blau passiviert, gehärtet; Außenkörper: Aluminium harteleoxiert; Kolbenstange: Stahl rostfrei, gehärtet, geschliffen

Druckmedium getrocknete, gefilterte Luft

Zulässiger Temperaturbereich -20 °C bis +80 °C

Anwendungsbereiche Verschiedenste Transfersysteme, Automobil- und Zulieferindustrie, Lebensmittelindustrie, Verpackungsindustrie, Photovoltaik- und Halbleiterindustrie, u. v. a. Bereiche

Hinweis

ACE Palettenstopper sind wartungsfrei.

Anschlussarten

Luftanschluss M5

Auf Anfrage

Verschiedene Varianten lieferbar

×
