TYPENAbfrage Hub mm
P-PS-100-18-8nicht implementiert18,2 mm
P-PS-100-18-8-Eelektronisch18,2 mm
P-PS-100-18-8-Iinduktiv18,2 mm

Palettenstopper
P-PS-100

Für kleine und mittlere Staulasten zwischen 3 und 100 kg

Pneumatisch, einfachwirkend
Abfrage elektronisch oder induktiv
Staulast 3 kg bis 100 kg

Mit diesen pneumatisch arbeitenden Modulen von ACE werden Massen von 3 bis 100 kg wirksam gedämpft. Einsatz finden Sie während des Transfers empfindlicher Produkte bei Transfersystemen.

Sie stoppen, vereinzeln und dämpfen einen oder mehrere auflaufende Werkstückträger an der für diese definierten Anschlagplatte oder direkt am Werkstück. Zudem lassen sie sich auch zum Positionieren verwenden - z. B. von Pneumatikzylindern.

Der Aufprall ankommender Werkstückträger wird durch die ACE Dämpfmodule erschütterungsfrei bis zur Endlage gedämpft. Damit geht die optimale Lagestabilität der Werkstücke einher, wobei der Anschlag ohne Gegenkraft in Endposition bleibt. Auf diese Weise erfolgt eine sehr genaue Positionierung von Werkstückträgern ohne zusätzliches Indexieren. Die pneumatische Dämpfung lässt sich dem Gewicht der Werkstückträger stufenlos anpassen.

Das Zubehör für diese Typen ist frei wählbar, ebenso wie der Grad der Ausführung als einzeln oder doppelt wirkende Module mit induktiver oder elektronischer Abfragemöglichkeit.
Palettenstopper
P-PS-100
Für kleine und mittlere Staulasten zwischen 3 und 100 kg
Pneumatisch, einfachwirkend
Abfrage elektronisch oder induktiv
Staulast 3 kg bis 100 kg

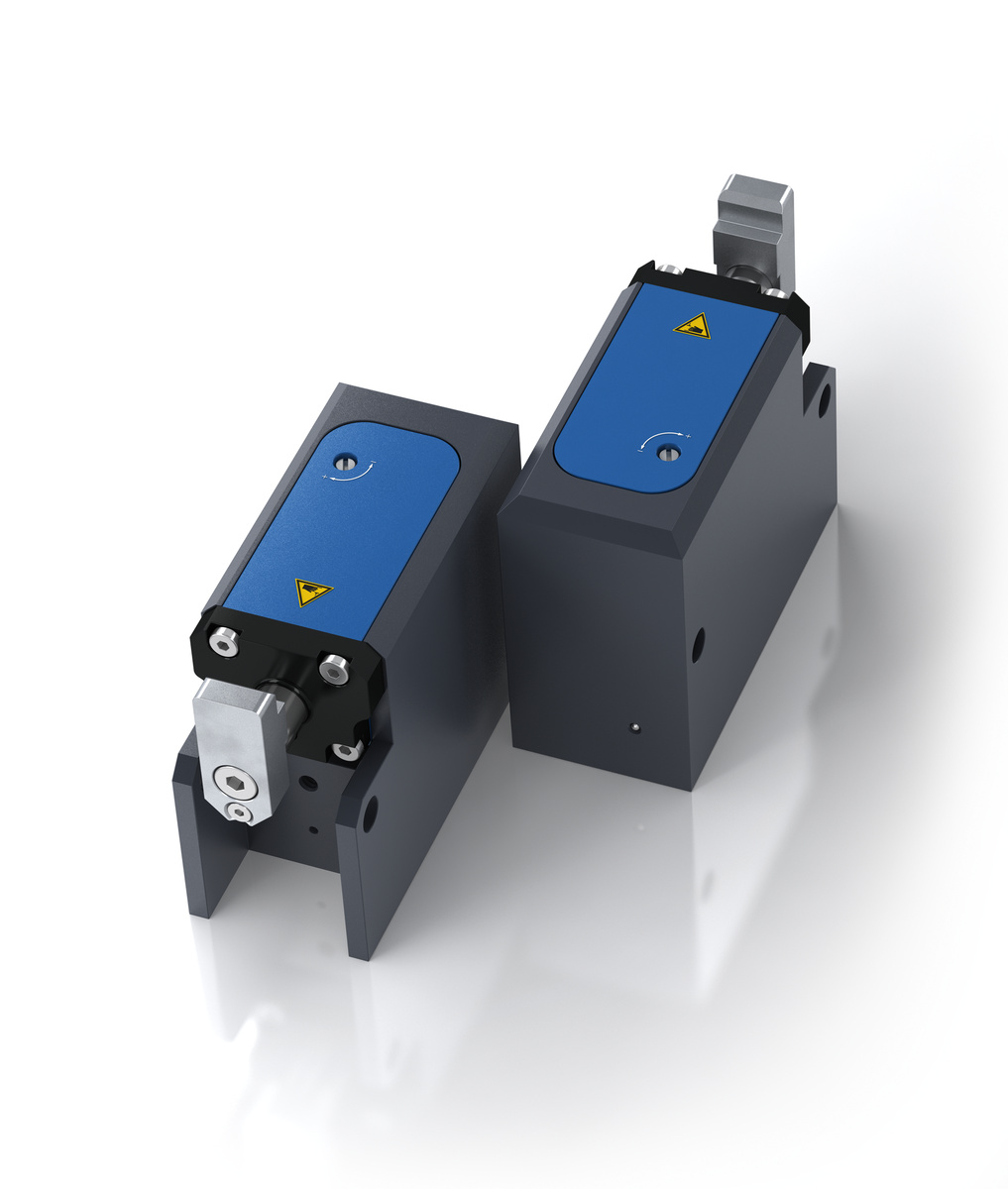

ACE Stoßdämpfer GmbH - Bild - P-PS-100
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.

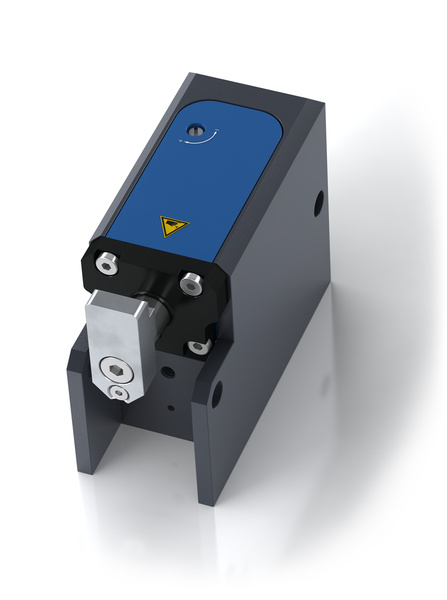

ACE Stoßdämpfer GmbH - Bild - P-PS-100

Technische Daten

Staulast 3 kg bis 100 kg

Freigabe pneumatisch

Dämpfung pneumatisch

Funktion Einfachwirkend

Abfrage elektronisch oder induktiv

Kolbenführung Verschleißbare Verdrehsicherung durch Doppelführung

Einstellung Einstellbar

Hub 18,2 mm

Absenkhub 8 mm

Auffahrgeschwindigkeit 6 m/min bis 50 m/min

Material Anschlag: Stahl blau passiviert, gehärtet; Außenkörper: Aluminium harteloxiert; Kolbenstange: Stahl rostfrei, gehärtet, geschliffen

Druckmedium getrocknete, gefilterte Luft

Zulässiger Temperaturbereich -20 °C bis +80 °C

Hinweis

Anschlag: Stahl blau passiviert, gehärtet; Außenkörper: Aluminium harteloxiert; Kolbenstange: Stahl rostfrei, gehärtet, geschliffen

Anschlussarten

Luftanschluss M5

Auf Anfrage

Verschiedene Varianten lieferbar

  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
