TYPEN	Bremsmoment Nm	Bremsrichtung
FDT-47	2,0 +/- 0,3	beidseitig
FDT-57	4,7 +/- 0,5	beidseitig
FDT-63	6,7 +/- 0,7	beidseitig
FDT-70	8,7 +/- 0,8	beidseitig

Rotationsbremsen
FDT-57

Die flache Tellerbremse für beidseitiges Dämpfen

Kontinuierlich drehend
Bremsmoment 4,7 +/- 0,5 Nm

Die Bremsrichtung der flach aufbauenden ACE Rotationsbremse FDT mit robustem Stahlgehäuse ist beidseitig drehend. Sie kann direkt im Drehpunkt der Vierkantaufnahme bremsen. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.

32,37 €

Listenpreis exkl. USt.

exkl. Versand

Auf Lager (Lieferzeit 1 - 3 Tage)

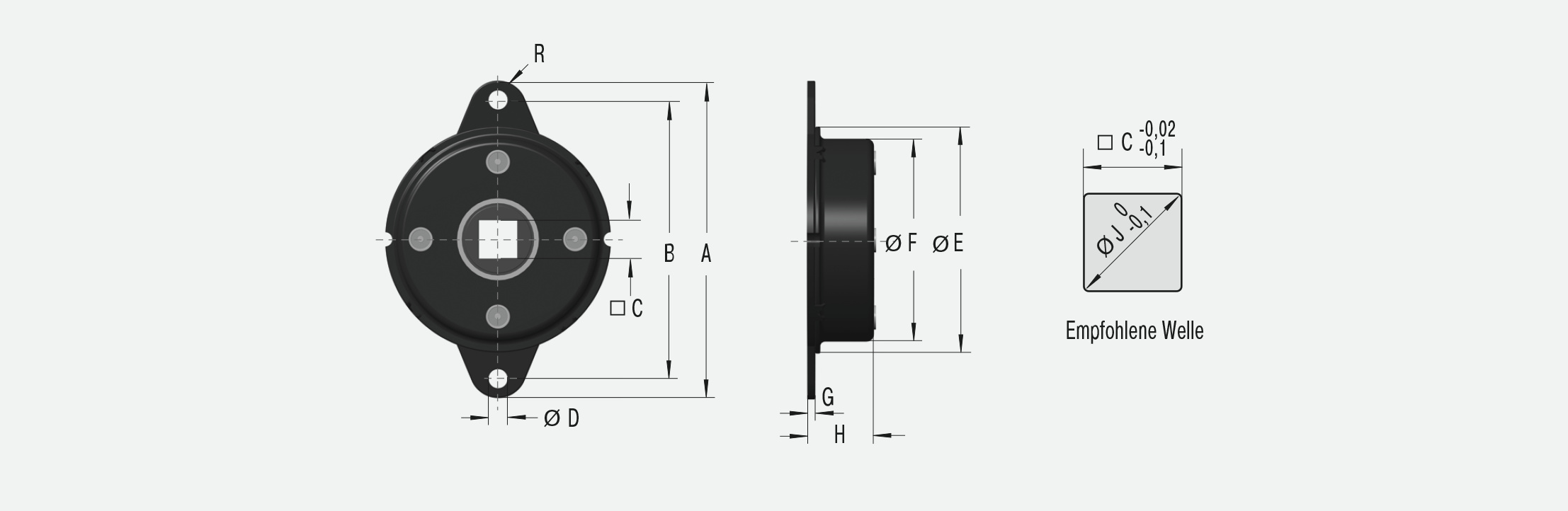

CAD Zeichnungen

FDT-57

Kontinuierlich drehend

Abmessungen

A	79 mm
B	68 mm
C	10 mm
D	5,5 mm
R	5,5 mm
E	57 mm
F	52,4 mm
G	1,6 mm
H	11,2 mm
J	13 mm

Technische Daten

Bremsmoment 4,7 +/- 0,5 Nm

Bremsrichtung beidseitig

Baugröße Ø 47 mm bis 70 mm

Drehzahl max. 50 U/min.

Laufleistung 50.000 Zyklen (1 Zyklus = 360° links, 360° rechts), danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich -10 °C bis +60 °C

Material Außenkörper: Stahl; Aufnahmeschaft: Nylon

Einbaulage beliebig

Montagehinweis

Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar.
