TYPENEnergieaufnahme Nm/HubEnergieaufnahme Nm/hEffektive Masse min. kgEffektive Masse max. kg
MC600EUM13668.0009,0136
MC600EUMH13668.000113,01.130
MC600EUMH213668.000400,02.300
MC600EUMH313668.0002.177,04.536

Kleinstoßdämpfer
MC600EUMH3

Dauerläufer mit geringster Rückstellkraft

Selbsteinstellend, Rollmembrantechnologie
Energieaufnahme 136 Nm/Hub
Hub 25 mm

Bewährt und langlebig: Durch eine hermetisch dichte Rollmembran in jedem Dämpfer ist die Produktfamilie MC150 bis MC600 für höchste Standzeiten bis zu 25 Millionen Hüben geeignet. Die von ACE perfektionierte Rollmembrantechnik sorgt für phasenreine Trennung des Dämpfungsfluids zur Umgebungsluft. Hierdurch ist der direkte Einbau im Druckraum z. B. als Endlagendämpfung in Pneumatikzylindern bis zu ca. 7 bar möglich.

Zudem begünstigt die Rollmembran die sehr geringen Rückstellkräfte dieser wartungsfreien, einbaufertigen Dämpfer. Perfekt abgestufte Härtebereiche und höchste Energieaufnahme und der integrierte Festanschlag sind weitere Pluspunkte. Zudem ermöglicht die Verwendung einer Bolzenvorlagerung Aufprallwinkel von bis zu 25°.

Kleinstoßdämpfer aus dieser Produktfamilie sind universell einsetzbar, da es sie auch als Edelstahlvarianten gibt. Sie werden u. a. im Maschinen- und Anlagenbau genutzt.
Kleinstoßdämpfer
MC600EUMH3
Dauerläufer mit geringster Rückstellkraft
Selbsteinstellend, Rollmembrantechnologie
Energieaufnahme 136 Nm/Hub
Hub 25 mm
ACE Stoßdämpfer GmbH - Bild - MC600EUM
ACE Stoßdämpfer GmbH - Bild - MC600EUM
ACE Easy Sizing Größe oder Type unbekannt? Berechnen!
160,72 €
Listenpreis exkl. USt.
exkl. Versand
Auf Lager (Lieferzeit 1 - 3 Tage)

CAD Zeichnungen

Produkte-Downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Betriebs- & Montageanleitungen

Familie MC150 bis MC600

Betriebs- & Montageanleitung 1 MB 20.06.22
  • Technische Details
  • Einsatzspektrum

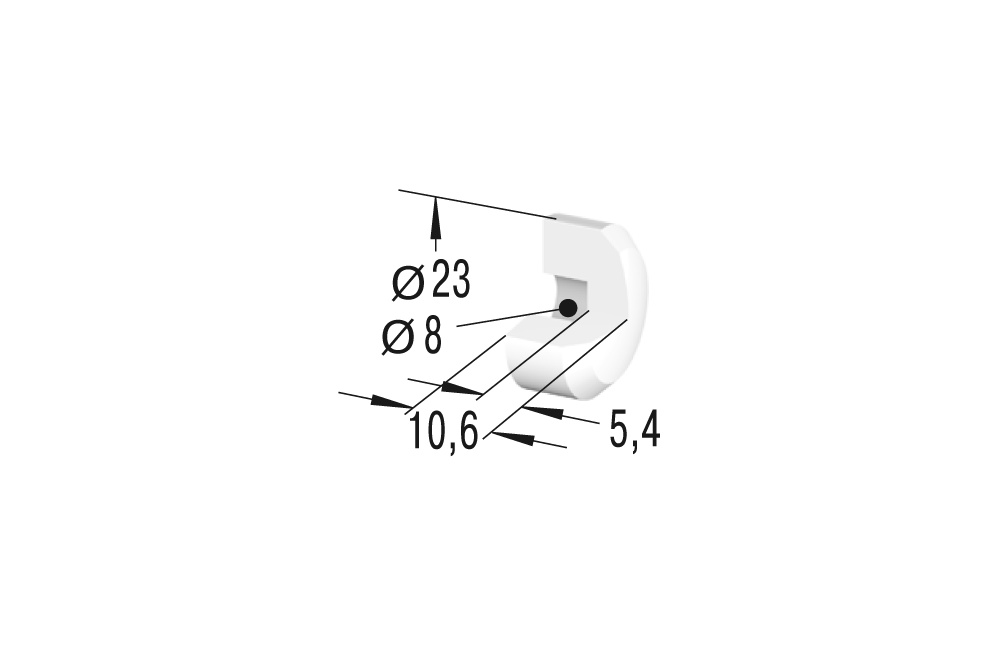

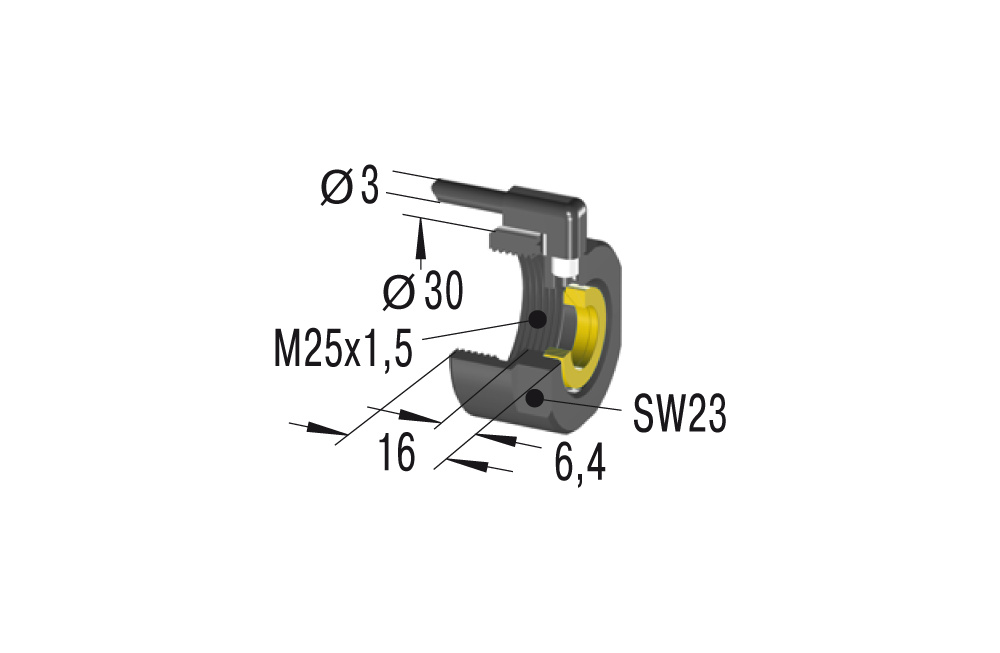

  • Zubehör
MC600EUMH3
Selbsteinstellend, Rollmembrantechnologie

Abmessungen

MC600EUMH3
Hub25 mm

Technische Daten

Energieaufnahme 136 Nm/Hub

Energieaufnahme 68.000 Nm/h

Effektive Masse min. 2.177,0 kg

Effektive Masse max. 4.536 kg

Rückstellk. min. 5 N

Rückstellk. max. 10 N

Rückstellzeit 0,6 s

Achsabweichung max. 2 °

Auffahrgeschwindigkeit 0,06 m/s bis 6 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich 0 °C bis 66 °C

Einbaulage beliebig

Festanschlag Integriert

Material Außenkörper, Zubehör: Stahl korrosionsbeständig beschichtet; Führungslager: Kunststoff; Kolbenstange: Stahl (1.4125, AISI 440C) rostfrei, gehärtet; Rollmembran: Ethylen-Propylen

Dämpfungsmedium Öl, temperaturstabil

Hinweis

Zur Feinjustierung des Resthubes kann eine Anschlaghülse (AH) verwendet werden.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Rollmembrane angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge. Für den Einsatz im Druckraum bis zu 7 bar geeignet.

Auf Anfrage

Erhöhter Korrosionsschutz. Sondergewinde oder in anderen Sonderausführungen.

Kaufmännische Daten

Gewicht
0,075 kg

F und R Gewicht
0,0 kg

S Gewicht
0,0 kg

Zolltarifnummer
84879059

Ursprungsland
US

MC600EUMH3
Selbsteinstellend, Rollmembrantechnologie

Einsatzbeispiele

Bremskomponenten für Schwenkfahnen
Kleinstoßdämpfer - MC150 bis MC600
Bremskomponenten für Schwenkfahnen
Bei einem Fahrsicherheitstraining simulieren Schwenkfahnen plötzlich auftauchende Hindernisse. Reagiert der Fahrer zu langsam, schwenken die Fahnen genauso schnell zurück, um Schäden am Fahrzeug zu vermeiden. Um die Endlagen dieses Sicherheitssyst...
Bremskomponenten für Schwenkfahnen
Geschwindigkeitsoptimierte Paket-Sortieranlagen
Kleinstoßdämpfer - MC150 bis MC600
Geschwindigkeitsoptimierte Paket-Sortieranlagen
Für eine besonders platzsparende Konstruktion ihrer neuartigen Split Tray Sorter hat das niederländische Unternehmen Equinox MHE die Kurvenradien reduziert. Zum Aufrechterhalten des hohen Tempos in den Kurven kommen die ACE Kleinstoßdämpfer MC150 ...
Geschwindigkeitsoptimierte Paket-Sortieranlagen
Taktraten erhöhen und Ausfallzeiten verringern bei automati...
Kleinstoßdämpfer - MC150 bis MC600
Taktraten erhöhen und Ausfallzeiten verringern bei automati...
Ein Kunde der Metallatelier GmbH benötigte während der Corona-Pandemie eine Sondermaschine für das automatische Verschließen von Flaschen. Das Unternehmen optimierte dafür eine bewährte Konstruktion. Dies auch, weil sich die Konstrukteure bei der ...
Taktraten erhöhen und Ausfallzeiten verringern bei automati...

Anwendungsbereiche

  • Linearschlitten
  • Pneumatikzylinder
  • Schwenkeinheiten
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Fertigungs- und Bearbeitungszentren
  • Messtische
  • Werkzeugmaschinen
  • Schließsysteme
Kleinstoßdämpfer aus dieser Produktfamilie sind universell einsetzbar, da es sie auch als Edelstahlvarianten gibt. Sie werden u. a. im Maschinen- und Anlagenbau genutzt.
MC600EUMH3
Selbsteinstellend, Rollmembrantechnologie

Zubehör

1-9 St. 2,97 €
ab 100 St. 2,61 €
2,97 €
Kontermutter
KM25
KM25
1-9 St. 22,40 €
ab 100 St. 19,71 €
22,40 €
Anschlaghülse
AH25
AH25
1-9 St. 61,74 €
ab 100 St. 54,33 €
61,74 €
Bolzenvorlagerung
BV25
BV25
1-9 St. 33,40 €
ab 100 St. 29,39 €
33,40 €
Schutzkappe
PB25
PB25
1-9 St. 59,30 €
ab 100 St. 52,18 €
59,30 €
Sperrluftadapter
SP25
SP25
1-9 St. 164,29 €
ab 100 St. 144,58 €
164,29 €
Schalter-Anschlaghülse
AS25
AS25
1-9 St. 13,14 €
ab 100 St. 11,56 €
13,14 €
Schaltkopf
PS25
PS25
1-9 St. 8,43 €
ab 100 St. 7,42 €
8,43 €
Nylonkopf
PP600
PP600

Montagezubehör

1-9 St. 27,37 €
ab 100 St. 24,09 €
27,37 €
Klemmflansch
MB25
MB25
1-9 St. 27,37 €
ab 100 St. 24,09 €
27,37 €
Rechteckflansch
RF25
RF25
1-9 St. 31,12 €
ab 100 St. 27,39 €
31,12 €
Universalflansch
UM25
UM25
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service & Downloads
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News & Presse
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Jobs & Karriere
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
