TYPENEnergieaufnahme Nm/HubEnergieaufnahme Nm/hEffektive Masse min. kgEffektive Masse max. kg
A3X5EUR15.8002.260.000480154.000
A3X8EUR28.2003.600.000540181.500
A3X12EUR44.0005.400.000610204.000

Schwere Industriestoßdämpfer
A3X12EUR

Abbremsen von Schwerlasten und stufenlose Anpassung

Einstellbar
Energieaufnahme 44.000 Nm/Hub
Hub 305 mm

Leistungsstark und anpassbar: Zum Angebotsspektrum von ACE gehören auch schwere Industriestoßdämpfer, die einstellbar sind. Dabei handelt es sich bei den zwischen 7,55 kg bis 48 kg wiegenden Typen der Baureihe A1 1/2 bis A3 um äußerst robuste, einbaufertige hydraulische Maschinenelemente mit beachtlich hohen Energieaufnahmen und großer Bandbreite an Dämpfungswerten.

Ihre Besonderheit ist die Flexibilität, wobei die Dämpfer über einen Innensechskant am Dämpferboden einstellbar sind und sich so z. B. wechselnden Einsatzdaten ideal anpassen lassen. Die A-Typen decken einen Bereich der effektiven Massen von 0,3 kg bis 204.000 kg ab und können bis zu 44.000 Nm Energie absorbieren.
Schwere Industriestoßdämpfer
A3X12EUR
Abbremsen von Schwerlasten und stufenlose Anpassung
Einstellbar
Energieaufnahme 44.000 Nm/Hub
Hub 305 mm
ACE Stoßdämpfer GmbH - Bild - A3EU-R Flansch Rückseite
ACE Stoßdämpfer GmbH © 2023
ACE Stoßdämpfer GmbH - Bild - A3EU-R Flansch Rückseite
Listenpreis exkl. USt.
exkl. Versand
Auf Anfrage (Aktuell nicht auf Lager. Der frühestmögliche Termin wird Ihnen nach Prüfung mitgeteilt.)
Der Preis kann im Moment nicht ermittelt werden. Bitte laden Sie die Seite neu.

CAD Zeichnungen

Produkte-Downloads

Betriebs- & Montageanleitungen

Familie A3EU-R Flansch Rückseite

Betriebs- & Montageanleitung1 MB17.05.2022
Deutsch
A3X12EUR
Einstellbar

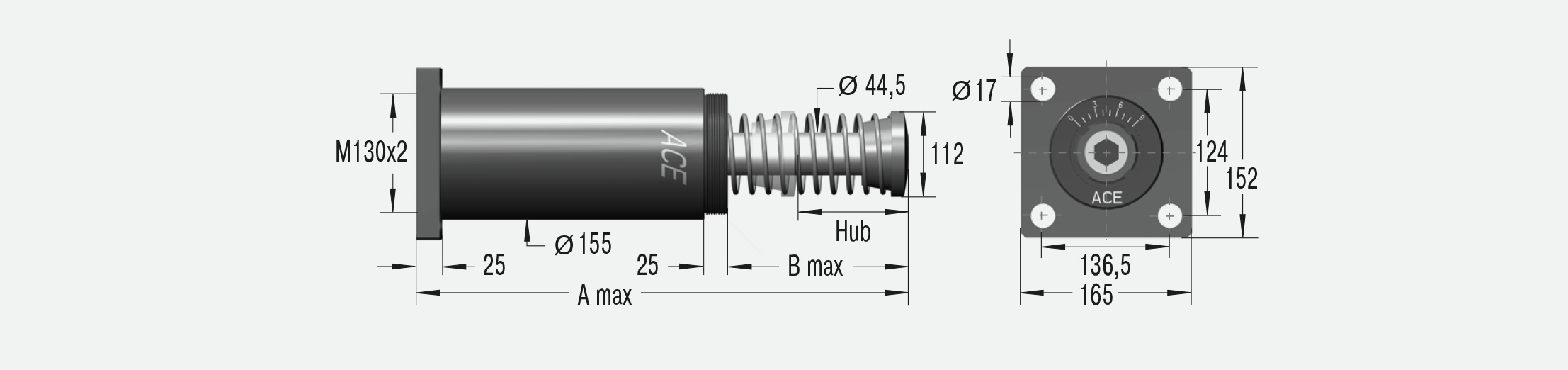

Abmessungen

A3X12EUR
Hub305 mm
A max.890 mm
B max.434 mm

Technische Daten

Energieaufnahme 44.000 Nm/Hub

Energieaufnahme 5.400.000 Nm/h

Energieaufnahme mit Öltank 6.780.000 Nm/h

Effektive Masse min. 610 kg

Effektive Masse max. 204.000 kg

Rückstellk. min. 270 N

Rückstellk. max. 730 N

Rückstellzeit 1,2 s

Achsabweichung max. 3 °

Auffahrgeschwindigkeit 0,1 m/s bis 5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich -12 °C bis +66 °C. Abweichende Temperaturbereiche auf Anfrage.

Einbaulage beliebig

Festanschlag Kundenseitig externe Festanschläge von 2,5 bis 3 mm vor Hubende vorsehen.

Einstellung Harter Aufschlag am Hubanfang, Richtung 9 drehen. Harter Aufschlag am Hubende, Richtung 0 drehen.

Material Außenkörper: Stahl korrosionsbeständig beschichtet; Kolbenstange: Stahl hartverchromt; Aufprallkopf: Stahl gehärtet und korrosionsbeständig beschichtet; Rückstellfeder: Stahl chromatiert

Dämpfungsmedium Automatic Transmission Fluid (ATF)

Hinweis

Energieüberschreitung im Not-Stopp-Einsatz sowie im Dauerbetrieb zulässig. In diesem Fall wenden Sie sich bitte an ACE.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge. Wegen der Wärmeabstrahlung die Stoßdämpfer nicht lackieren.

Auf Anfrage

Sonderöl, vernickelt, erhöhter Korrosionsschutz oder in anderen Sonderausführungen lieferbar.

Kaufmännische Daten

Gewicht
48,000 kg

F und R Gewicht
0,0 kg

S Gewicht
0,0 kg

Zolltarifnummer
84879059

Ursprungsland
US
