Stoßdämpfungsplatten
SL-030-12-D-MP2
Energieverzehr in Plattenform
Konfektionier- und kombinierbar
Energieaufnahme max. 8,0 Nm/Hub
Hub 6,5 mm
Maßgeschneidertes Dämpfungsmaterial in Plattenform: SLAB sind Stoßdämpfungsplatten aus einem viscoelastischen PUR-Werkstoff. Sie absorbieren stoßartige Belastungen äußerst effektiv und eignen sich auch für das Isolieren bzw. Dämpfen von Schwingungen.
Die Platten der Produktfamilie SL-030 bis SL-300 sind schnell auf die jeweilige Anwendung hin konfektioniert. Dies zum einen dank Auslegung per Berechnungstool oder direkt über die ACE Fachingenieure. Zum anderen, weil sich das Standardmaterial per neuer Schneideanlage exakt und schnell auf jede Kundenanforderung zuschneiden lässt. Auch eine Bemusterung vorab ist möglich, um die Optimallösung zu finden.
Die Platten der Produktfamilie SL-030 bis SL-300 sind schnell auf die jeweilige Anwendung hin konfektioniert. Dies zum einen dank Auslegung per Berechnungstool oder direkt über die ACE Fachingenieure. Zum anderen, weil sich das Standardmaterial per neuer Schneideanlage exakt und schnell auf jede Kundenanforderung zuschneiden lässt. Auch eine Bemusterung vorab ist möglich, um die Optimallösung zu finden.
Stoßdämpfungsplatten
SL-030-12-D-MP2
Energieverzehr in Plattenform
Konfektionier- und kombinierbar
Energieaufnahme max. 8,0 Nm/Hub
Hub 6,5 mm
Energieaufnahme max. 8,0 Nm/Hub
Hub 6,5 mm
Listenpreis exkl. USt.
exkl. Versand
CAD Zeichnungen
Produkte-Downloads
Betriebs- & Montageanleitungen
Familie SL-030-12
| Betriebs- & Montageanleitung | 1.7 MB | 24.05.2022 | |
| Deutsch | |||
SL-030-12-D-MP2
Konfektionier- und kombinierbar

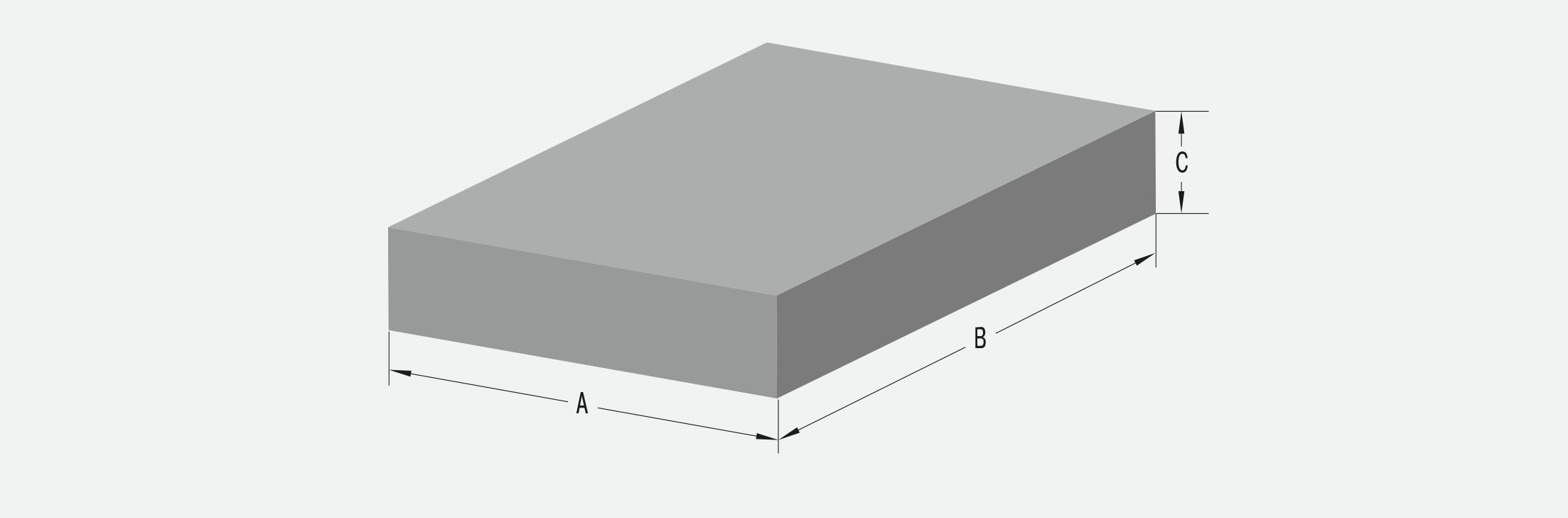

Abmessungen
| Hub | 6,5 mm |
| A | 70,7 mm |
| B | 70,7 mm |
| C | 12,5 mm |
Technische Daten
Energieaufnahme max. 8,0 Nm/Hub Fläche 5.000 mm2 Rückstellzeit 4 s Standard Raumdichte 170 Standardfarben Grün Abmessungen Breiten: bis 1.500 mm Umgebung Beständig gegen Ozon und UV-Strahlung. Chemische Beständigkeit auf Anfrage. Zulässiger Temperaturbereich -5 °C bis +50 °C Material Strukturkörper: gemischtzelliges PUR-Elastomer (Polyurethan) | HinweisMöglichkeiten des Plattenzuschnitts: Wasserstrahlschneiden, Messerscheiden, Spalten, Sägen und Bohren SicherheitshinweisBrandverhalten: Klasse E, normal entflammbar, nach EN 13501-1; Prüfverfahren: EN ISO 11925-2 Auf AnfrageSondertypen mit weiteren Abmessungen wie Dicken, Farben, Formen- und Zeichungsteile z. B. Rundungen. Unterschiedliche Verschleißschichten. |
Generelle Information zu der Bestell-Anfrage
Einsatzbeispiele
Stoßdämpfungsplatten - SLAB 030 bis SLAB 300
Die konfektionierbaren ACE Stoßdämpfungsplatten SLAB 030 bis SLAB 300 schützen Mensch und Maschine. Ein mitfahrender, 25 kg schwerer Kabelschlepp schlug zu Beginn der Konstruktionsphase eines modernen Bearbeitungszentrums in der Endlage noch mit...
Stoßdämpfungsplatten - SLAB 030 bis SLAB 300
Um anschlagende Holzleisten mit unterschiedlichen Gewichten und Aufprallgeschwindigkeiten von ca. 2 m/s zu schützen, wurden in diesem Einsatzfall SLAB Dämpfungsmatten SL-030 mit 12 mm Dicke ganzflächig zwischen zwei Stahlbleche geschraubt....
Stoßdämpfungsplatten - SLAB 030 bis SLAB 300
Die Dämpfungsplatten SLAB 030 bis SLAB 300 wurden für das Abfangen stoßartiger Belastungen entwickelt. In diesem Fall machen sie den Reifentransport in Prüfsystemen sicherer, indem sie die Gleitstücke der Maschine während der Qualitätsprüfung...
Stoßdämpfungsplatten - SLAB 030 bis SLAB 300
Flughäfen sind bemüht, die Verweildauern ihrer Gäste so kurz wie möglich zu gestalten. Dazu gehört eine rasche Gepäckabfertigung. Mit einer eigens für die Gepäcktransportsysteme entwickelten Lösung konnten die gewünschten Ziele erreicht und das...
Anwendungsbereiche
- Linearschlitten
- Handhabungsmodule
- Gepäck- und Transportbänder
- Anprallplatten
- Rohrleitungsisolierung
- Fundamentlagerung
- Fördertechnik
- elektronische Anlagen und Steuerungen
- Medizintechnik
- Gebäude
Die SLAB Stoßdämpfungsplatten sind ein bewährter Stoß- oder Kollisionsschutz. Sie werden genutzt an Gepäck- und Transportbändern, Förderanlagen, pneumatischen, elektromechanischen und hydraulischen Antrieben sowie bei Linearschlitten.
