TYPENHub mmL ausgefahren mmAusschubkraft max. N
GS-40-100-V4A1003175.000
GS-40-150-V4A1504175.000
GS-40-200-V4A2005175.000
GS-40-300-V4A3007175.000
GS-40-400-V4A4009175.000
GS-40-500-V4A5001.1175.000
GS-40-600-V4A6001.3174.150

Industrie-Gasdruckfedern
GS-40-300-V4A

Mit Lebensmittelöl nach FDA Zulassung

Ventiltechnik, Edelstahl
Ausschubkraft max. 5.000 N
Hub 300 mm

Korrosionsschutz und Spitzenoptik für noch anspruchsvollere Anwendungen: Basierend auf den Industrie-Gasdruckfedern GS-8 bis GS-40 von ACE aus Stahl, vereinen diese Modelle alle Vorteile des Edelstahls: Sie sehen glänzend aus und sind rostfrei. Sie werden serienmäßig mit Lebensmittelöl befüllt, welches den Anforderungen nach FDA 21 CFR 178.3570 gerecht wird.

Diese ACE Gasdruckfedern machen nicht nur äußerlich eine gute Figur, sondern sind zudem in unterschiedlichen Hublängen und möglichen Ausschubkräften erhältlich. Reichhaltiges Zubehör in Edelstahl ist Garant für ihre leichte Montage und die breite Verwendbarkeit.
Industrie-Gasdruckfedern
GS-40-300-V4A
Mit Lebensmittelöl nach FDA Zulassung
Ventiltechnik, Edelstahl
Ausschubkraft max. 5.000 N
Hub 300 mm
ACE Stoßdämpfer GmbH - Bild - GS-40-V4A
ACE Stoßdämpfer GmbH - Bild - GS-40-V4A
ACE Easy Sizing Größe oder Type unbekannt? Berechnen!
748,23 €
Listenpreis exkl. USt.
exkl. Versand
Auf Lager (Lieferzeit 1 - 3 Tage)
Konfigurieren/Kaufen

CAD Zeichnungen

Produkte-Downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Betriebs- & Montageanleitungen

Familie GS-8-V4A bis GS-40-VA

Betriebs- & Montageanleitung 3 MB 23.04.24
  • Technische Details
  • Einsatzspektrum
  • Zubehör
GS-40-300-V4A
Ventiltechnik, Edelstahl

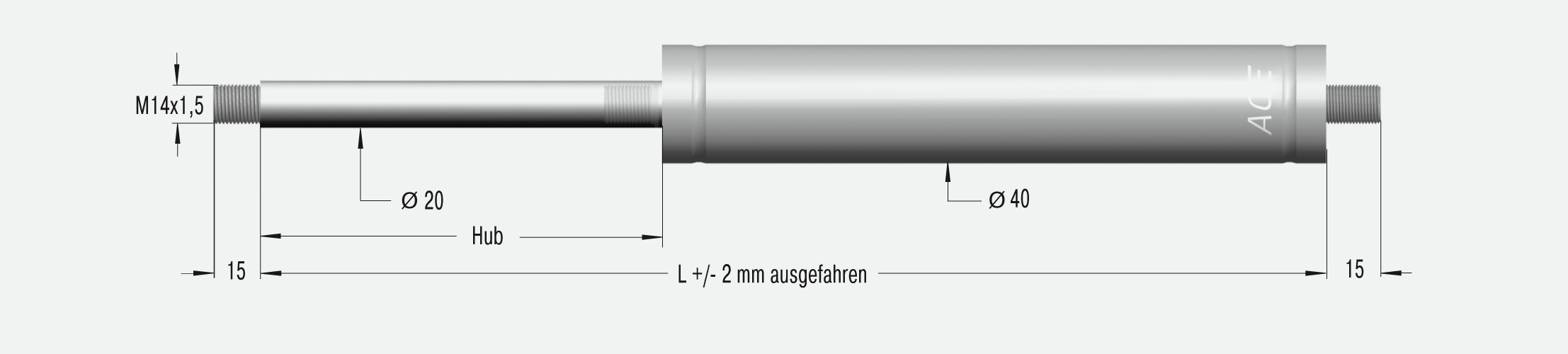

Abmessungen

GS-40-300-V4A
Hub300 mm
L ausgefahren717 mm

Technische Daten

Ausschubkraft max. 5.000 N

Kolbenstangendurchmesser Ø 20 mm

Progression ca. 42 % bis 44 %

Laufleistung ca. 10.000 m

Zulässiger Temperaturbereich -20 °C bis +80 °C

Material Außenkörper, Kolbenstange, Anschlussteile: V4A (1.4404/1.4571, AISI 316L/316Ti)

Füllmedium Stickstoff und HLP Öl gemäß DIN 51524, Teil 2

Einbaulage Kolbenstange nach unten weisend einbauen, dann wirkt beim Öffnen die Endlagendämpfung.

Endlagendämpfung ca. 30 mm (abhängig vom Hub)

Festanschlag Kundenseitig externen Festanschlag am Hubende vorsehen.

Hinweis

Lebensmittelöl nach FDA 21 CFR 178.3570

Anschlussarten

Sind beliebig kombinierbar und müssen kundenseitig ggf. gegen Verdrehung gesichert werden.

Sicherheitshinweis

Gasdruckfedern sollen nicht unter Vorspannung eingebaut werden.

Auf Anfrage

Sonderöle und andere Sonderausführungen sowie weiteres Zubehör lieferbar. Unterschiedliche Endlagendämpfungen und Ausfahrgeschwindigkeiten. Weitere Gasfedern aus V4A erhältlich.

Kaufmännische Daten

Gewicht
2,159 kg

F und R Gewicht
0,0 kg

S Gewicht
0,0 kg

Zolltarifnummer
83024900

Ursprungsland
DE

GS-40-300-V4A
Ventiltechnik, Edelstahl

Einsatzbeispiele

Tilt-in-Space-Funktionen für Hygiene- und Toilettenstühle
Industrie-Gasdruckfedern - GS-8-V4A bis GS-40-VA
Tilt-in-Space-Funktionen für Hygiene- und Toilettenstühle
Ein spezieller Hygiene- und Toilettenstuhl, konstruiert für Kinder und Jugendliche mit Behinderungen, muss in der Sitz- und Kipp-Position fest arretierbar sein. Das praktische Hilfsmittel für Angehörige und Pflegekräfte verfügt dank zweier speziel...
Tilt-in-Space-Funktionen für Hygiene- und Toilettenstühle

Anwendungsbereiche

  • Hauben
  • Klappen
  • Maschineneinhausungen
  • Förderanlagen
  • Schaltschränke
  • Möbelindustrie
  • Schiffsbau
  • Lebensmittelindustrie
  • Pharmatechnik
  • Klappelemente
ACE Industrie-Gasdruckfedern aus Edelstahl werden im Automotive-Bereich, in industriellen Anwendungen, im Maschinenbau, in der Medizin- und Reinraumtechnik sowie der Lebensmittel-, Elektronik- und Schiffsbaubranche angewendet.
GS-40-300-V4A
Ventiltechnik, Edelstahl

Beschlag

1-9 St. 209,09 €
ab 100 St. 140,09 €
209,09 €
Montageflansch
ND14-VA
ND14-VA
1-9 St. 220,47 €
ab 100 St. 147,71 €
220,47 €
Lagerschuh
ME14-VA
ME14-VA

Anbauteil

1-9 St. 35,53 €
ab 100 St. 23,81 €
35,53 €
Gelenkauge
A14-V4A
A14-V4A
1-0 St. 31,07 €
ab 100 St. 31,07 €
31,07 €
Ablasswerkzeug
DE-GAS-14
DE-GAS-14
1-9 St. 120,49 €
ab 100 St. 80,73 €
120,49 €
Gabelkopf
D14-V4A
D14-V4A
1-9 St. 132,46 €
ab 100 St. 88,75 €
132,46 €
Winkelgelenk
C14-V4A
C14-V4A
1-9 St. 171,79 €
ab 100 St. 115,10 €
171,79 €
Gelenkkopf
E14-V4A
E14-V4A
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
