TYPEN	Energieaufnahme Nm/Hub	Hub mm
SDP160-200EU-R	182.000	200
SDP160-400EU-R	345.000	400
SDP160-500EU-R	409.000	500
SDP160-600EU-R	469.000	600
SDP160-800EU-R	545.000	800
SDP160-1000EU-R	545.000	1.000
SDP160-1200EU-R	545.000	1.200
SDP160-1600EU-R	582.000	1.600

Sicherheitsstoßdämpfer
SDP160-400EU-R

Hohe Rückstellkräfte durch Gasdruckspeicher

Krananlagen, optimierte Kennlinie
Energieaufnahme 345.000 Nm/Hub
Hub 400 mm

Zuverlässig: Die Not-Stopper der groß dimensionierten Produktfamilie SDP63 bis SDP160 verfügen über innenliegende Systemdichtungen. Selbst Schmutz oder Beschädigungen an der Kolbenstange führen dadurch nicht zu Leckage oder Ausfall. Komprimierte Gasspeicher erlauben Rückstellkräfte bis zu 100 kN, was z. B. Anwendungen in Mehrbrückenkrananlagen sicherer macht. Auch der Dämpferkorpus und die robusten, groß dimensionierten Kolbenstangenlager sind für den Schwerlastbetrieb ausgelegt.

Wie bei allen ACE Sicherheitsstoßdämpfern wird die Kennlinie bzw. Dämpfungscharakteristik jedes einzelnen Dämpfers individuell der jeweiligen Anwendung angepasst.

ACE Stoßdämpfer GmbH - Bild - SDP160EU-R Flansch Rückseite

--,-- €

Listenpreis exkl. USt.

exkl. Versand

Auf Anfrage (Aktuell nicht auf Lager. Der frühestmögliche Termin wird Ihnen nach Prüfung mitgeteilt.)

CAD Zeichnungen

SDP160-400EU-R

Krananlagen, optimierte Kennlinie

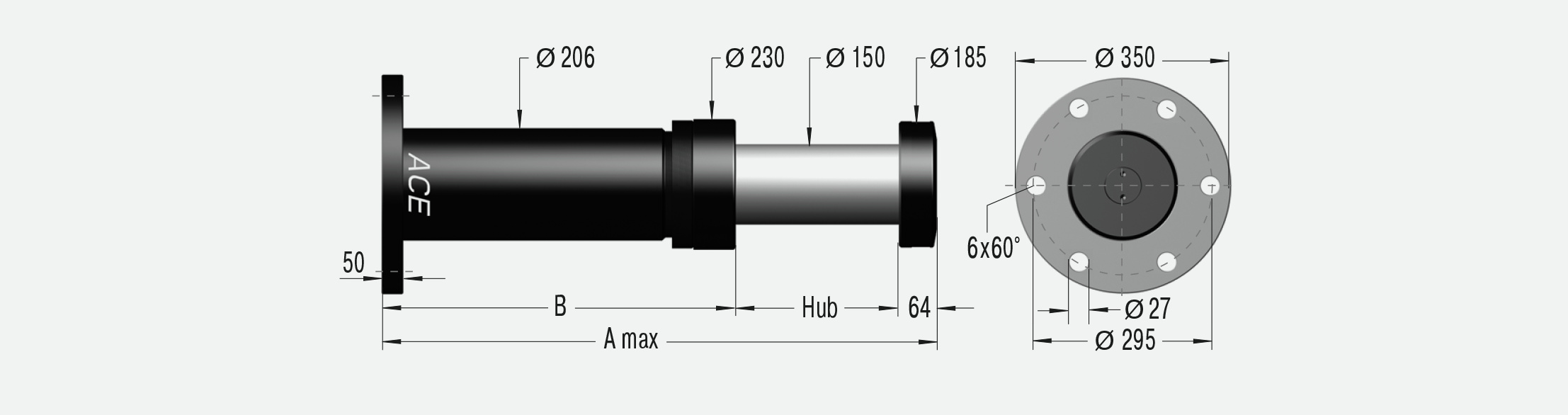

Abmessungen

Hub	400 mm
A max.	1.485 mm
B	1.021 mm

Technische Daten

Energieaufnahme 345.000 Nm/Hub

Stützkraft 950.000 N

Rückstellk. min. 1.000 N

Rückstellk. max. 80.000 N

R
Achsabweichung max. 4,0 °

Auffahrgeschwindigkeit 0,5 m/s bis 4,6 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich -20 °C bis +60 °C. Abweichende Temperaturbereiche auf Anfrage.

Einbaulage beliebig

Festanschlag Integriert

Material Außenkörper: Stahl lackiert; Aufprallkopf: Stahl; Kolbenrohr: Stahl hartverchromt

Dämpfungsmedium HLP 46

Fülldruck ca. 5 bar. Kolbenrückstellung durch integrierten Stickstoff-Gasspeicher.

Hinweis

Im Schleichgang kann der Dämpfer eingefahren werden. Es baut sich kein Staudruck auf und es entsteht keine Bremswirkung.

Auf Anfrage

Sonderöle, Sonderflansche, spezieller Korrosionsschutz etc.

SDP160-400EU-R

Krananlagen, optimierte Kennlinie

Einsatzbeispiele

Sicherheitsstoßdämpfer - SDP63 bis SDP160

Aufpralldämpfung für Schleusentore

Beim Navigieren in niederländischen Flussschleusen sollte das Anfahren der Schleusentore ausdrücklich ermöglicht werden. Dafür entwickelte ACE basierend auf den bestehenden Sicherheitsstoßdämpfern SDP neue Spezialdämpfer mit optimierter Kennlinie,...

Anwendungsbereiche

Regalbediengeräte
Schwerlastanwendungen
Außenkörper: Stahl lackiert; Aufprallkopf: Stahl; Kolbenrohr: Stahl hartverchromt

Ob Krananlagen oder Maschinen in Schwerlastanwendungen z. B. in der Metallindustrie oder im Bergbau, diese kräftigen Sicherheitsstoßdämpfer sichern Konstruktionen zuverlässig vor kostspieligem Ausfall.
