Geschwindigkeitsregulierung
Produktserien
  • Industrie-Gasdruckfedern
  • Industrie-Gaszugfedern
  • Hydraulische Bremszylinder
  • Türdämpfer
  • Vorschub-Ölbremsen
  • Rotationsbremsen
Produktfamilien
  • GS-8 bis GS-70
  • GS-8-V4A bis GS-40-VA
  • GST-40 Tandem
Grundtypen
  • GST-40
TYPENHub mmHub A mmHub B mmL ausgefahren mm
GST-40-50-100-50100485
GST-40-50-150-50150585
GST-40-50-200-50200685
GST-40-70-250-70250825
GST-40-70-300-70300925
GST-40-70-350-703501.025
GST-40-70-400-704001.125

Industrie-Gasdruckfedern
GST-40-70-400

Optimierter Kraftaufwand bei schweren Klappen

Ventiltechnik
Ausschubkraft max. 5.000 N
Hub - mm

Decken zwei verschiedene Kraftbereiche ab: Tandemgasfedern von ACE sind wartungsfrei sowie einbaufertig und besitzen zwei Druckrohre mit unterschiedlicher Ausschubkraft und Progression. Sie decken damit die Kraftbereiche der Anfangs- und der Endkraft ab. Diese Kraftbereiche sind exakt aufeinander abgestimmt und werden jeweils mit dem kostenlosen ACE Berechnungsservice erst individuell zum Einsatzfall ausgelegt, dann speziell für die Anwendung gefertigt und so der erforderlichen Kinematik genau angepasst.

Diese kundenspezifischen Systeme, für die es eine Vielzahl von Anbauteilen gibt, sind speziell für schwere Lasten mit großem Öffnungswinkel geeignet und auch als Edelstahlausführungen lieferbar.
Industrie-Gasdruckfedern
GST-40-70-400
Optimierter Kraftaufwand bei schweren Klappen
Ventiltechnik
Ausschubkraft max. 5.000 N
Hub - mm

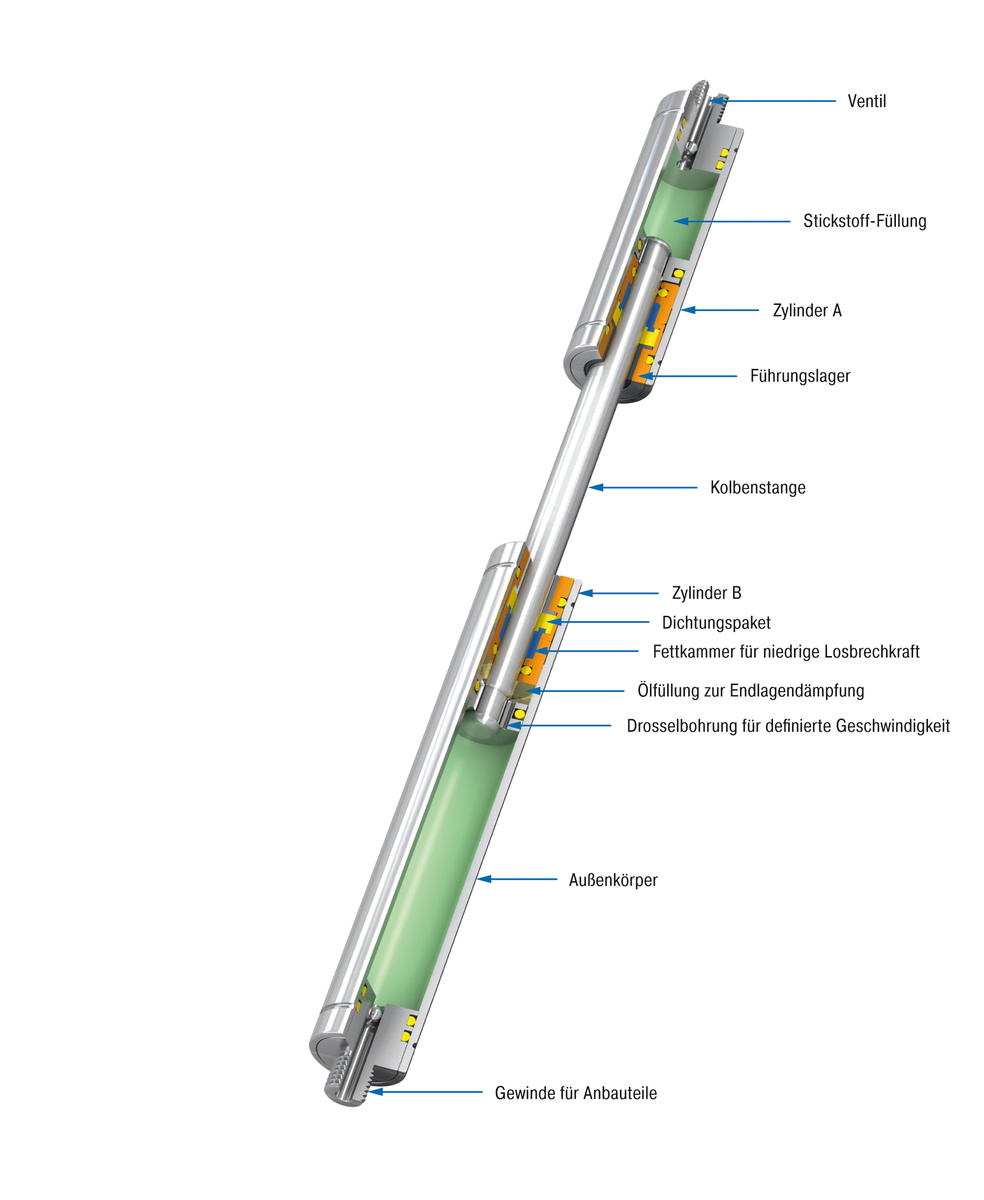

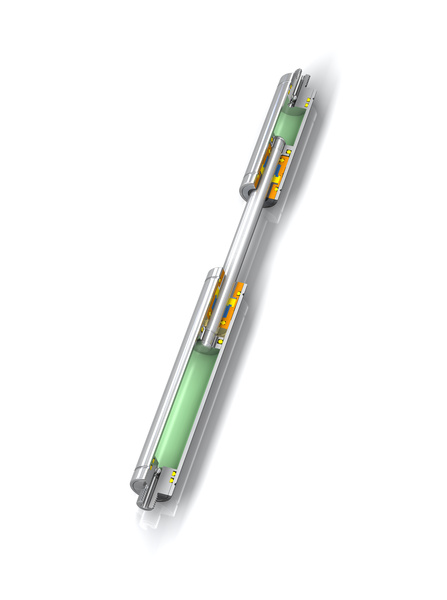

ACE Stoßdämpfer GmbH - Bild - GST-40
ACE Stoßdämpfer GmbH - Bild - GST-40
ACE Easy Sizing Größe oder Type unbekannt? Berechnen!
638,82 €
Listenpreis exkl. USt.
exkl. Versand
Auf Anfrage (Aktuell nicht auf Lager. Der frühestmögliche Termin wird Ihnen nach Prüfung mitgeteilt.)

CAD Zeichnungen

Produkte-Downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Betriebs- & Montageanleitungen

Familie GST-40 Tandem

Betriebs- & Montageanleitung 819 kB 09.04.24
  • Technische Details
  • Einsatzspektrum
  • Zubehör
GST-40-70-400
Ventiltechnik

Abmessungen

GST-40-70-400
Hub- mm
Hub A70 mm
Hub B400 mm
L ausgefahren1.125 mm

Technische Daten

Ausschubkraft max. 5.000 N

Kolbenstangendurchmesser Ø 20 mm

Progression je nach Berechnung, entsprechend Ihrer Anwendung

Laufleistung ca. 10.000 m

Zulässiger Temperaturbereich -20 °C bis +80 °C

Material Außenkörper, Anschlussteile: Stahl verzinkt; Kolbenstange: Stahl mit verschleißfester Oberflächenbeschichtung

Füllmedium Stickstoff und Öl

Einbaulage beliebig. Bitte halten Sie die von ACE berechneten Montagepunkte ein.

Endlagendämpfung Anwendungsbezogene Endlagendämpfung und Ausfahrgeschwindigkeit.

Festanschlag Kundenseitig externen Festanschlag am Hubende vorsehen.

Hinweis

Diese Gasdruckfedern werden entsprechend Ihrer Anwendung gefertigt und sind daher nicht ab Lager lieferbar.

Anschlussarten

Sind beliebig kombinierbar und müssen kundenseitig ggf. gegen Verdrehung gesichert werden.

Auf Anfrage

Sonderöle und andere Sonderausführungen sowie weiteres Zubehör. Material 1.4301/1.4305, AISI 304/303 (V2A) and 1.4404/1.4571, AISI 316L/316Ti (V4A).

Kaufmännische Daten

Gewicht
3,457 kg

F und R Gewicht
0,0 kg

S Gewicht
0,0 kg

Zolltarifnummer
83024900

Ursprungsland
DE

GST-40-70-400
Ventiltechnik

Einsatzbeispiele

Öffnungs- und Schließmechanismen für schwere Abdeckungen an...
Industrie-Gasdruckfedern - GST-40 Tandem
Öffnungs- und Schließmechanismen für schwere Abdeckungen an...
Unterflur-Verteilsysteme sind optisch eine gute Sache. Für deren komfortable Wartung werden die schweren Abdeckungen der z. T. großen Versorgungssysteme mithilfe von ACE Tandem-Gasdruckfedern wieder an die Oberfläche geholt. Dies gelingt mit ihnen...
Öffnungs- und Schließmechanismen für schwere Abdeckungen an...
Bewegungsungsunterstützung für Montagearme in der Automobil...
Industrie-Gasdruckfedern - GST-40 Tandem
Bewegungsungsunterstützung für Montagearme in der Automobil...
Industrie-Gasfedern unterstützen beim Öffnen von Klappen, Hauben und Deckeln die Muskelkraft der Anwender. Aber Standardmodelle, wie sie z. B. an Kfz-Motorhauben und -Heckklappen zum Einsatz kommen, sind vom Funktionsprinzip her limitiert. Für gro...
Bewegungsungsunterstützung für Montagearme in der Automobil...

Anwendungsbereiche

  • Hauben
  • Klappen
  • Maschineneinhausungen
  • Förderanlagen
  • Klappelemente
  • Lade- und Hebevorrichtungen
Die Tandemgasfedern von ACE werden in industriellen Anwendungen genutzt, z. B. im Maschinenbau, in der Automobil-, Elektronik- und Möbelindustrie, aber auch in der Medizintechnik oder bei Versorgungsklappen.
GST-40-70-400
Ventiltechnik

Anbauteil

1-3 St. 20,39 €
ab 100 St. 6,12 €
20,39 €
Gelenkauge
A14
A14
1-3 St. 30,10 €
ab 100 St. 9,03 €
30,10 €
Gabelkopf
D14
D14
1-3 St. 62,03 €
ab 100 St. 18,61 €
62,03 €
Gelenkkopf
E14
E14

Beschlag

1-3 St. 151,73 €
ab 100 St. 45,52 €
151,73 €
Lagerschuh
ME14
ME14
1-3 St. 132,64 €
ab 100 St. 39,79 €
132,64 €
Montageflansch
ND14
ND14
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
