Rotationsbremsen
FYN-P1-L103
Kleine Durchmesser, große Bremsmomente
Begrenzter Drehwinkel
Bremsmoment 100 Ncm
Die Bremsrichtung der Rotationsbremse FYN-P1 kann entweder rechts oder links drehend sein. Die Bremsen können direkt im Drehpunkt montiert werden. Bei der jeweiligen Umkehrbewegung der einseitig bremsenden Ausführungen entsteht je nach Baugröße ein gewisses Rückdreh-Bremsmoment. Unterscheidung der Dämpfungsrichtung durch farbigen Schaft. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.
Rotationsbremsen
FYN-P1-L103
Kleine Durchmesser, große Bremsmomente
Begrenzter Drehwinkel
Bremsmoment 100 Ncm
Bremsmoment 100 Ncm
Listenpreis exkl. USt.
exkl. Versand
CAD Zeichnungen
Produkte-Downloads
Betriebs- & Montageanleitungen
Familie FYN-P1-L
| Betriebs- & Montageanleitung | 728.3 kB | 25.05.2022 | |
| Deutsch | |||
FYN-P1-L103
Begrenzter Drehwinkel

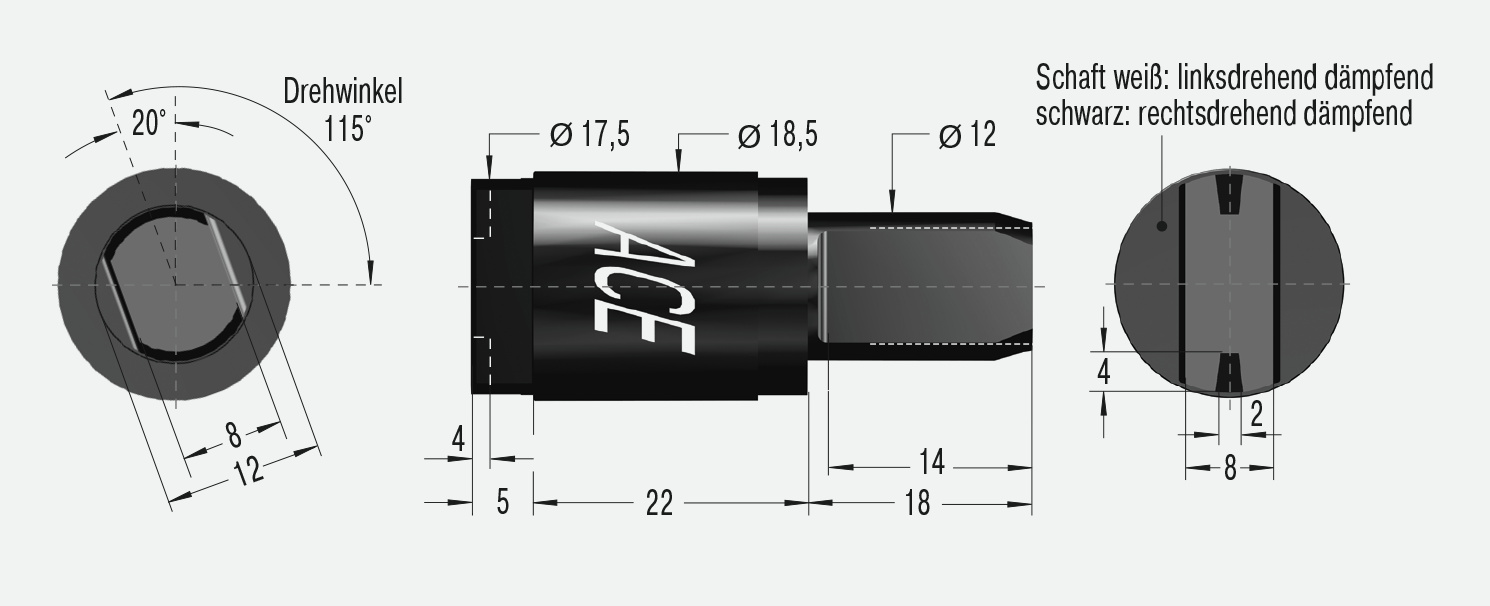

Technische Daten
Bremsmoment 100 Ncm Bremsrichtung links Rückdreh-Bremsmoment 30 Ncm Baugröße Ø 18,5 mm Laufleistung 50.000 Zyklen, danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger. Zulässiger Temperaturbereich -5 °C bis +50 °C Material Außenkörper, Welle: Kunststoff Einbaulage beliebig Drehwinkel max. 115° | HinweisDrehrichtungsangabe: rechtsdrehend = Uhrzeigersinn (je nach Ausführung, von oben auf das Wellenende oder die Aufnahme gesehen). Zu Beginn einer Bewegung kann ein Spiel von ca. 5° auftreten. MontagehinweisÜber die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden. SicherheitshinweisRotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen. Auf AnfrageSpezielle Bauformen lieferbar. |
