Rotationsbremsen
FYN-U1-R253
Klein, stark und besonders robust
Begrenzter Drehwinkel
Bremsmoment 250 Ncm
Die Bremsrichtung der Rotationsbremse FYN-U1 kann entweder rechts oder links drehend sein. Die Bremsen können direkt im Drehpunkt montiert werden. Das Gehäuse besteht aus besonders robustem Zink-Druckguss. Bei der jeweiligen Umkehrbewegung der einseitig bremsenden Ausführungen entsteht je nach Baugröße ein gewisses Rückdreh-Bremsmoment. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.
Rotationsbremsen
FYN-U1-R253
Klein, stark und besonders robust
Begrenzter Drehwinkel
Bremsmoment 250 Ncm
Bremsmoment 250 Ncm
Listenpreis exkl. USt.
exkl. Versand
CAD Zeichnungen
Produkte-Downloads
Betriebs- & Montageanleitungen
Familie FYN-U1-R
| Betriebs- & Montageanleitung | 728.4 kB | 25.05.2022 | |
| Deutsch | |||
FYN-U1-R253
Begrenzter Drehwinkel

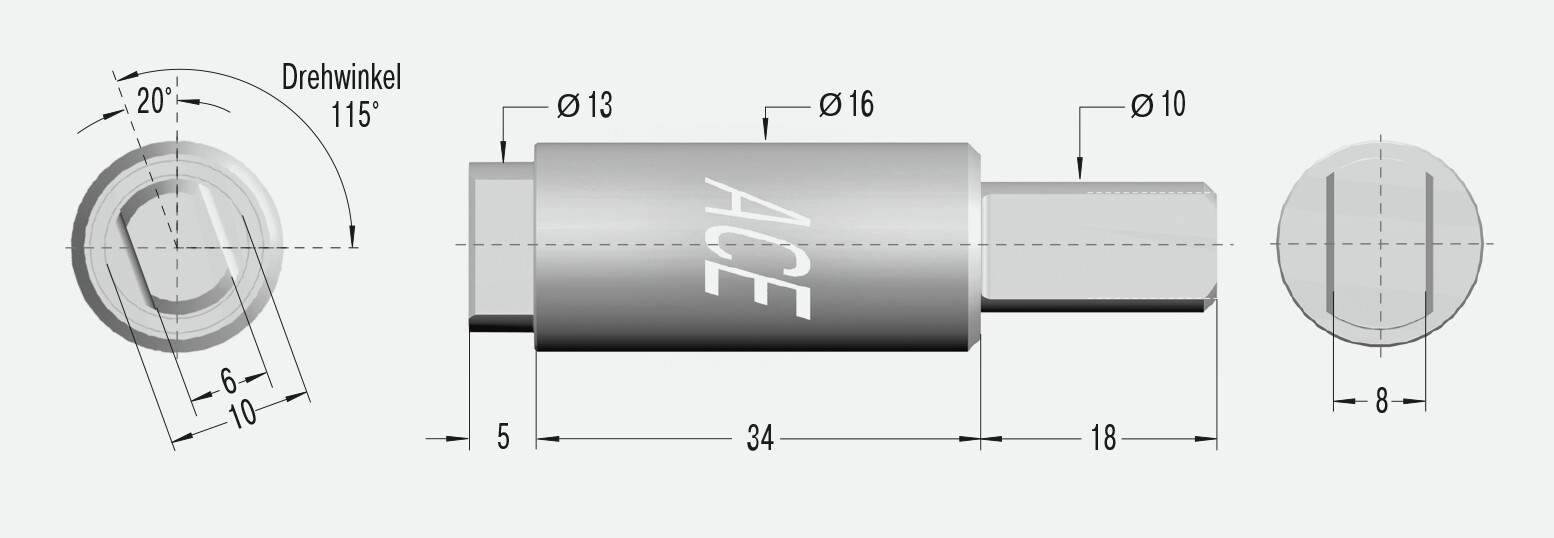

Technische Daten
Bremsmoment 250 Ncm Bremsrichtung rechts Rückdreh-Bremsmoment 40 Ncm Baugröße Ø 16 mm Laufleistung 50.000 Zyklen, danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger. Zulässiger Temperaturbereich -5 °C bis +50 °C Material Außenkörper, Welle: Zink-Druckguss Einbaulage beliebig Drehwinkel max. 115° | HinweisDrehrichtungsangabe: rechtsdrehend = Uhrzeigersinn (je nach Ausführung, von oben auf das Wellenende oder die Aufnahme gesehen). Zu Beginn einer Bewegung kann ein Spiel von ca. 5° auftreten. MontagehinweisÜber die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden. SicherheitshinweisRotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen. Auf AnfrageSpezielle Bauformen lieferbar. |
Generelle Information zu der Bestell-Anfrage
Einsatzbeispiele
Rotationsbremsen - FYN-U1
Ein angehender Meister hat für seine Tischlerprüfung ein Fernseh-/Barmöbel erstellt, bei dem der Barbereich mit einer um 90° drehbaren Barklappe versehen ist. ACE Rotationsbremsen aus der Produktfamilie FYN-U1 gestalten einerseits das Öffnen und...
Anwendungsbereiche
- Möbelindustrie
- Sportgeräte
- Linearschlitten
- Pneumatikzylinder
- Handhabungsmodule
- Maschinen und Anlagen
- Stapelanlagen
- elektromechanische Antriebe
- Förderanlagen
- Dockanlagen im Schiffsbau
